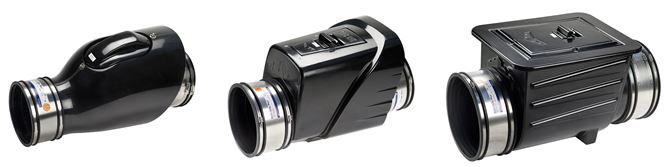

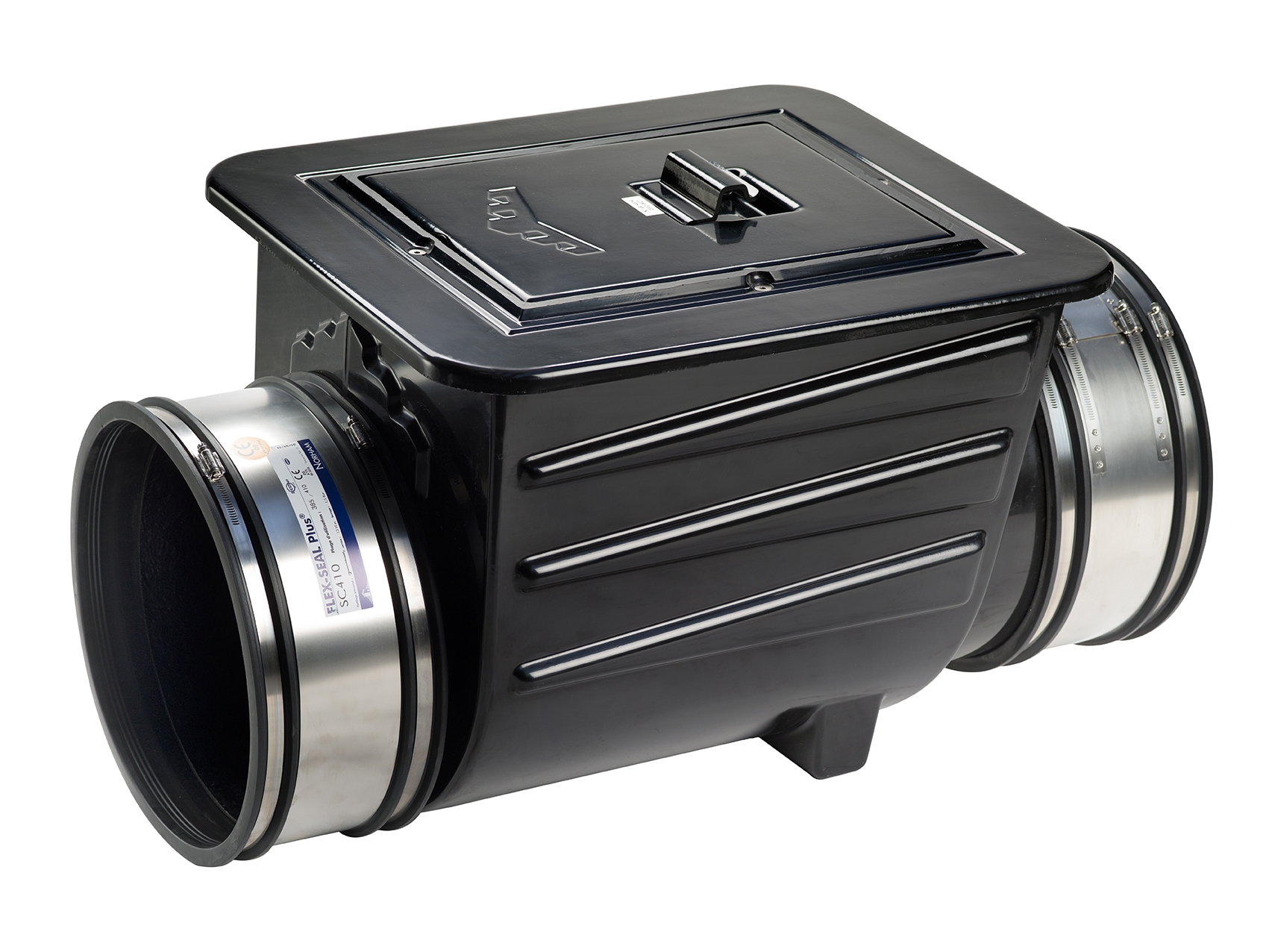

CLAPET IN POLIESTERE DN 250 – 500mm “Multi In-Line”

Valvole Antiriflusso in Linea » Valvole Antiriflusso o Antirigurgito

Voce di Capitolato

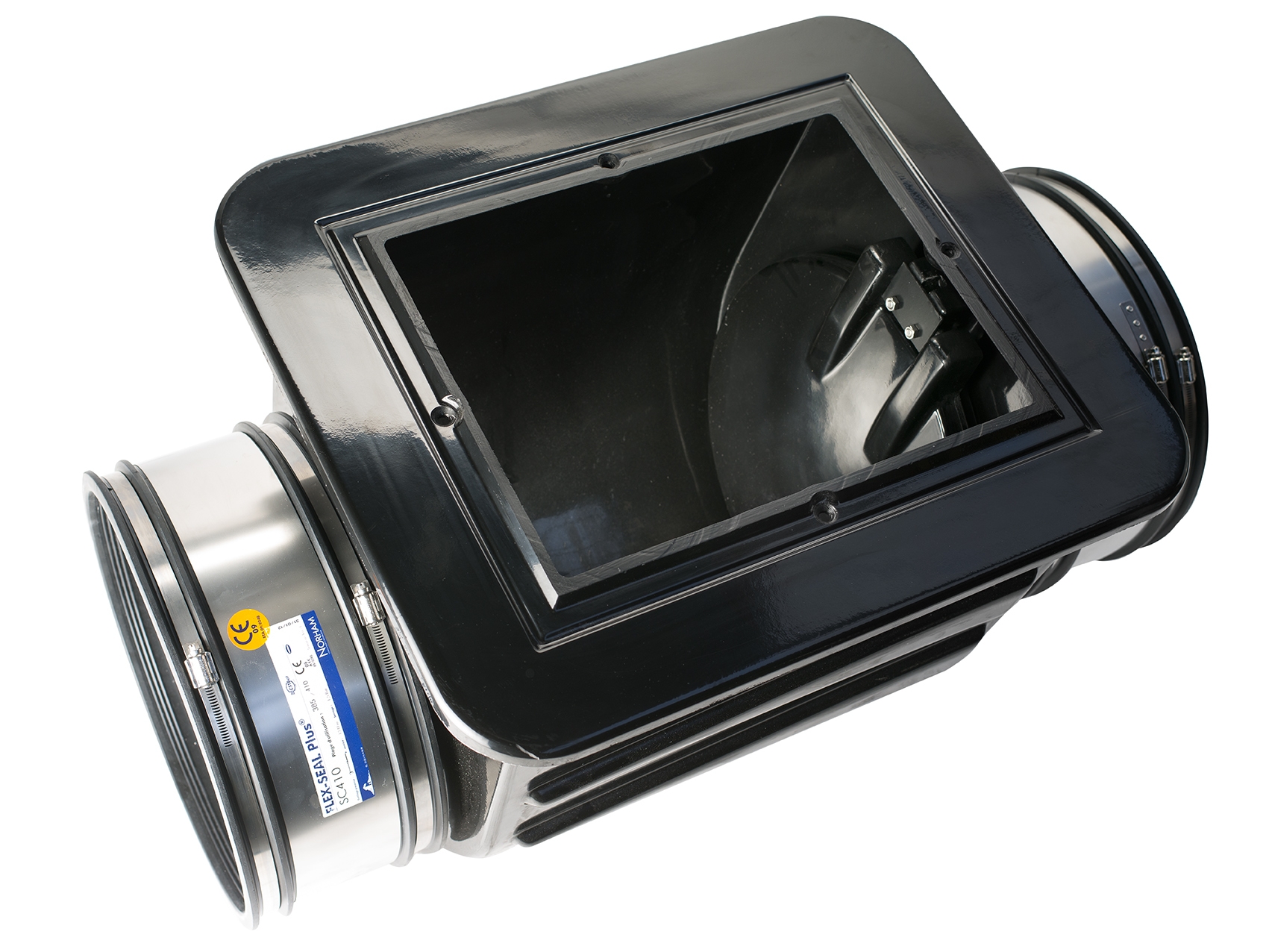

Fornitura di valvola antiriflusso di linea costruita in poliestere rinforzato e gel-cot isoftalico , metallerie in acciaio inox AISI 316 , per accoppiamento su tubi di qualsiasi materiale ( PVC , PEAD , PRFV , gres , ghisa , fibrocemento , etc ) per mezzo di giunti multidiametrali MSC ; tappo di ispezione e pulizia ; tenuta idraulica 9 m H2O ;
guarnizione di tenuta in EPDM

Listino prezzi 2025

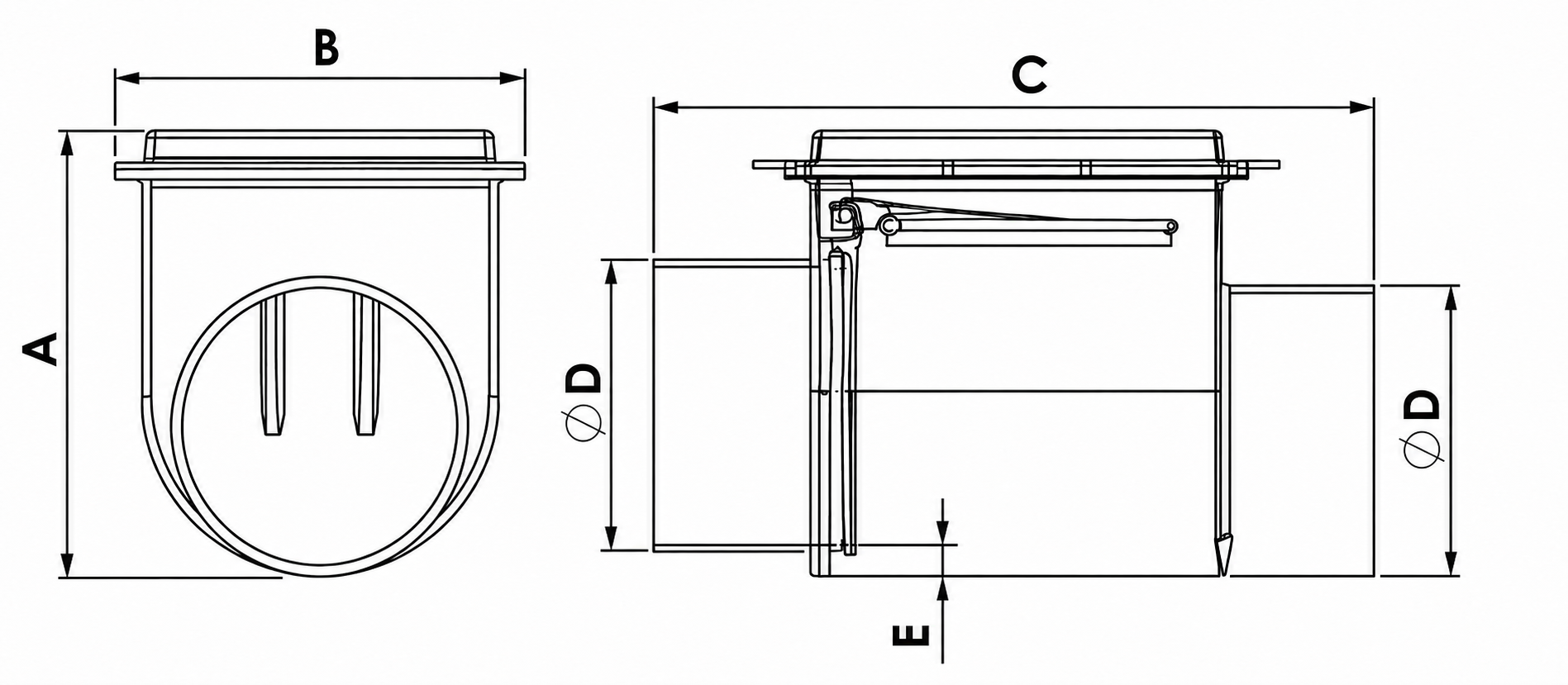

Serie	DN	A mm	B mm	C mm	D mm	E mm	Peso kg	Prezzo Euro
in-line 250	250	250	475	450	725	260	14	3400.00
inline 315	315	300	572	525	726	316	18	3900.00
in-line 400	400	400	595	610	900	396	35	5500.00
in-line 500	500	500	725	700	1230	515	43	6200.00

Le specifiche possono variare senza preavviso

Montaggio

L’entrata e l’uscita del clapet di linea sono maschio-maschio e sono raccordabili a condotte di qualsiasi materiale grazie ai giunti MSC . In fase di ordine comunicare il diametro esterno dei tubi e seguire il seguente schema di montaggio :
1) tagliare la condotta di una lunghezza equivalente a quella del clapet +20mm
2) tracciare sui tubi un segno corrispondente alla metà della lunghezza del giunto di raccordo MSC
3) individuare il senso del flusso per una corretta installazione
4) collocare il clapet e fare scorrere i raccordi MSC fino al segno tracciato sul tubo
5) stringere le fascette del giunto MSC
