Sigillatura tra tubazioni e parete
Negli impianti idrici, fognari e di processo gestiti da enti pubblici e operatori industriali, il punto di attraversamento tra tubazione e struttura edilizia rappresenta uno dei nodi critici più frequentemente sottovalutati in fase di progettazione. EURONOVA propone una gamma di sistemi progettati per rispondere alle differenti esigenze operative.
Caratteristiche e vantaggi
Un attraversamento non sigillato correttamente espone l’infrastruttura a infiltrazioni d’acqua, ingresso di gas, trasmissione di vibrazioni e, nelle zone sismiche, al rischio di rottura per assestamento differenziale.
Le conseguenze, in termini di costi di ripristino e interruzione del servizio, sono spesso sproporzionate rispetto al costo della soluzione preventiva.
Ogni prodotto è selezionato e qualificato per garantire conformità alle normative di riferimento e compatibilità con i principali materiali di tubazione in uso: acciaio, ghisa, rame, PVC, polietilene e PEX.
I vantaggi che accomunano la gamma di soluzioni per la sigillatura tra tubazioni e parete si distingue per semplicità di installazione, durabilità e versatilità dimensionale, con range di diametri che coprono dalla piccola utenza fino alle condotte di grande diametro tipiche delle reti di distribuzione primaria.
Giunto passamuro – GP
COLLARE PASSAMURO CHIUSO E APERTO
COLLARE PASSAMURO SEMPLICE PIPPO
Soluzioni di sigillatura tra tubazioni e parete
Nel catalogo delle soluzioni di sigillatura troverai giunti passamuro GP, collari passamuro (chiusi o aperti) e collari passamuro semplici PIPPO.
Giunto Passamuro – GP

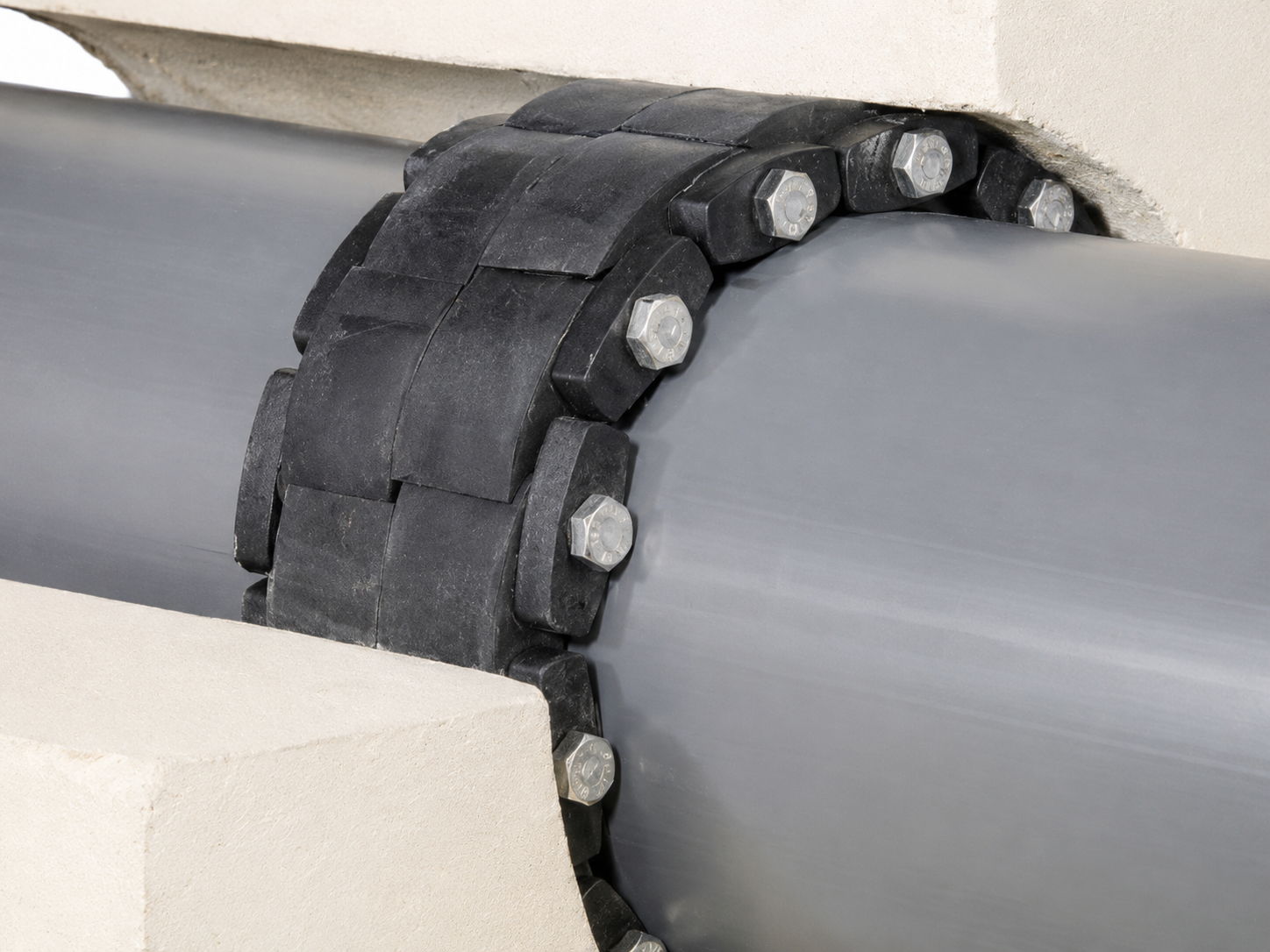

La Serie GP è il sistema EURONOVA per la sigillatura degli spazi anulari negli attraversamenti murari di condotte lisce in PVC, PEAD, acciaio e altri materiali. La struttura a catena flessibile di elementi componibili si adatta a qualsiasi diametro, da DN 50 mm fino a DN 3000 mm, coprendo con precisione tanto le grandi condotte di distribuzione quanto i passaggi di servizio.
Il sistema è disponibile in tre varianti di materiale per rispondere alle diverse esigenze impiantistiche: Standard, Idrocarburi e Potabile.
Collari Passamuro - chiusi o aperti
I collari Serie CLC e CLA garantiscono la sigillatura meccanica degli attraversamenti murari per condotte gas, acqua e cavidotti, su fori da 50 mm a 400 mm. Il corpo sigillante in gomma EPDM di alta qualità assicura resistenza duratura all'invecchiamento, agli agenti atmosferici e alle escursioni termiche da -30°C a +120°C. Flange circolari e bulloneria in acciaio inox AISI 304 completano il sistema, con pressione di esercizio certificata fino a 3 bar.
Sono disponibili in due varianti destinati a contesti d’uso differenti:
- Serie CLC — chiuso: per nuove installazioni. Viene inserita sulla condotta prima del posizionamento definitivo nella parete;
- Serie CLA — aperto: per interventi su reti esistenti. La struttura apribile consente di abbracciare il tubo direttamente all'interno del foro, senza scollegare né interrompere la condotta.
Collari Passamuro Semplici – PIPPO
Il collare PIPPO è l'elemento di tenuta per l'impermeabilizzazione idraulica degli attraversamenti in strutture in calcestruzzo (come pareti, pozzetti, piscine e solette) dove il rischio di infiltrazione lungo la superficie esterna del tubo è più elevato.
Possono essere installati su qualsiasi tubo liscio (PVC, PE, acciaio e altri materiali), in orientamento verticale o orizzontale, prima del getto in opera.
La gomma ad alta qualità garantisce resistenza meccanica e durabilità nel tempo; tenuta idraulica certificata fino a 5 bar per diametri da DN 32 a DN 315 mm, e fino a 4 bar oltre DN 355 mm fino a DN 1400 mm. Ogni modello è fornito completo di fascette di serraggio in acciaio inox.
