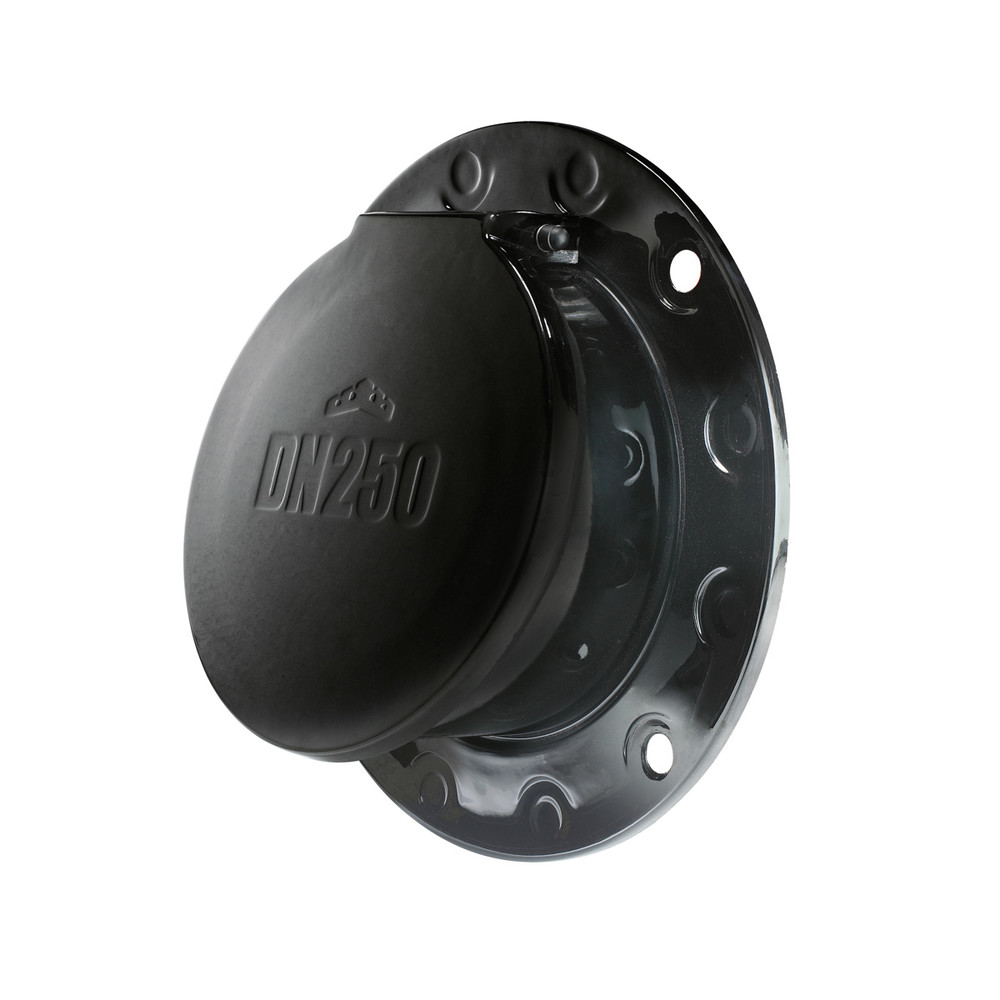

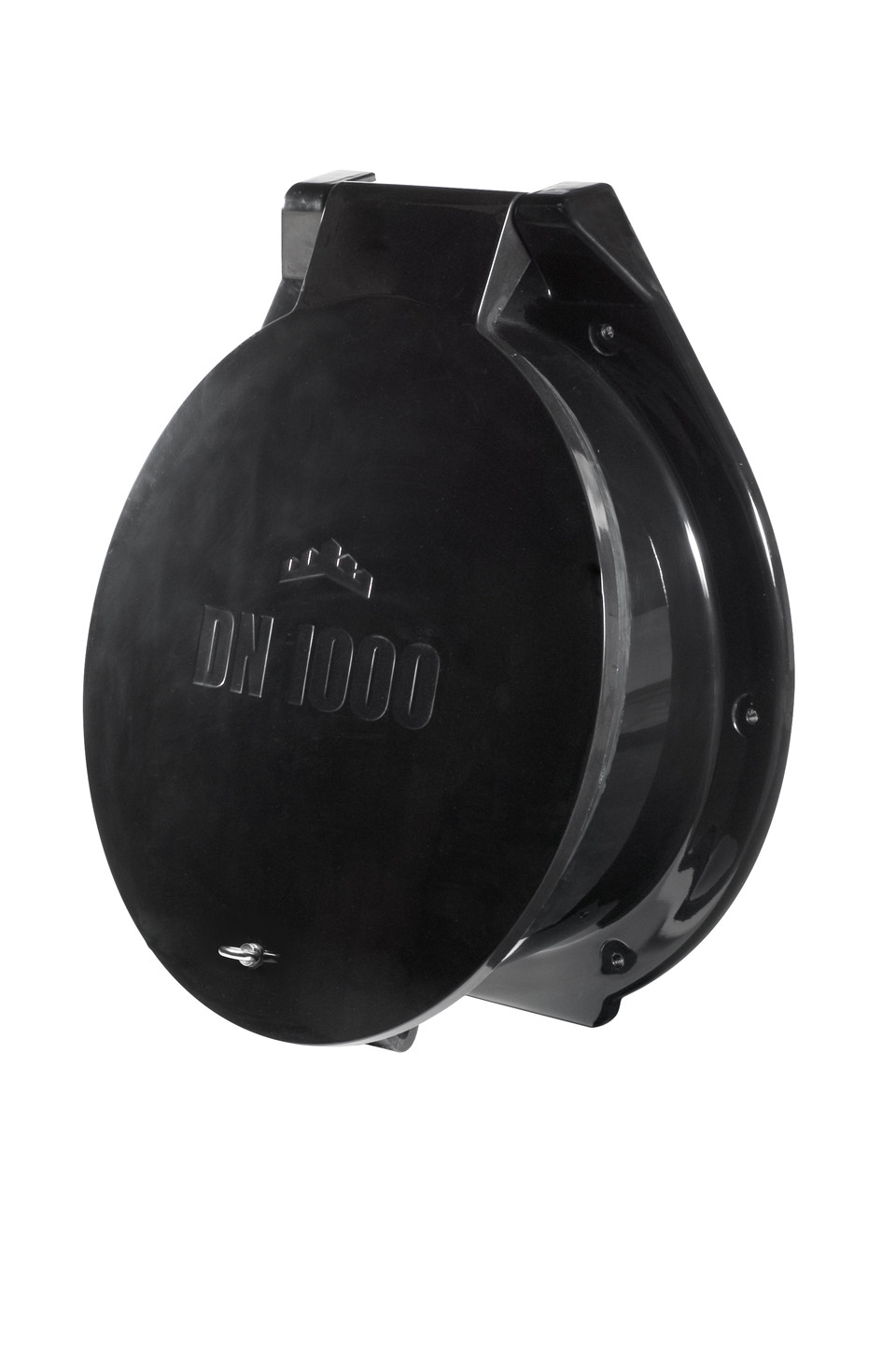

CLAPET IN POLIESTERE MULTI NB DN 200 – 1500mm

Valvole Antiriflusso a Clapet

VOCE DI CAPITOLATO :

Fornitura di valvola antiriflusso fine linea costruita in poliestere rinforzato e gel-cot isoftalico,
metallerie in acciaio inox AISI 316 , flangiata per accoppiamento a parete verticale ; battente inclinato ; tenuta idraulica 1
bar ; guarnizione di tenuta in EPDM

Listino Prezzi 2025

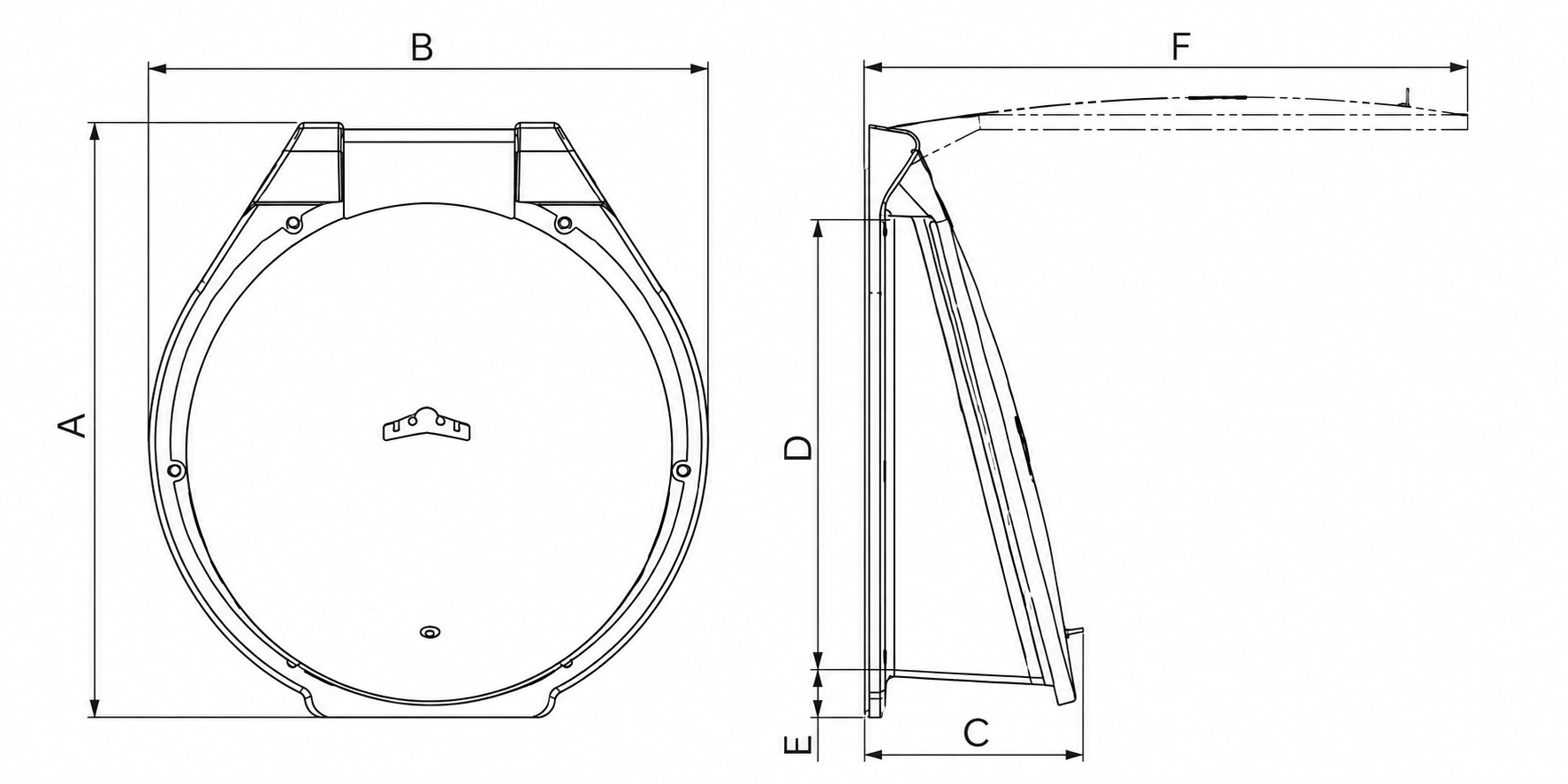

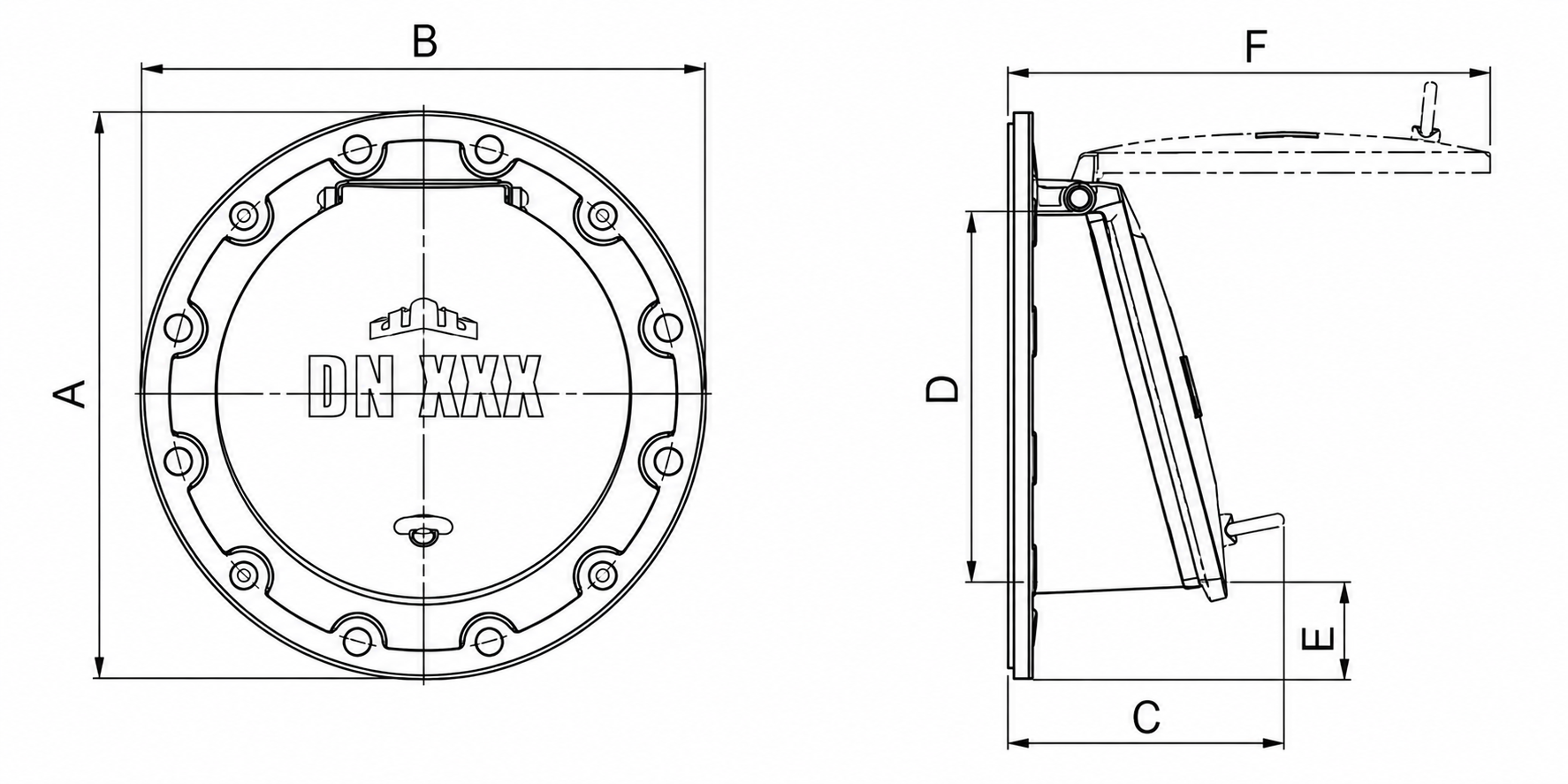

serie DN mm A mm B mm C mm D mm E mm F mm serie peso kg. apertura valvola mm H20 PREZZO EURO
fuori acqua sotto acqua
200 NB 200 343 343 150 180 73 276 flangiata PN10 1,6 45 25 820,00
250 NB 250 395 395 160 243 67 332 flangiata PN10 2 50 20 1220,00
300 NB 300 448 448 189 287 68 390 flangiata PN10 4 50 20 1360,00
400 NB 400 570 570 206 369 86 482 flangiata PN10 7 45 15 1800,00
500 NB 500 680 680 240 470 89 582 flangiata PN10 10 50 15 2600,00
600 NB 600 791 791 280 599 78 712 flangiata PN10 15 50 15 3000,00
800 NB 800 1090 1035 525 800 110 1112 flangiata PN10 25 60 10 6400,00
1000 NB 1000 1330 1265 535 1013 110 1390 flangiata PN10 102 70 10 8200,00
1200 NB 1200 1521 1440 695 1200 100 1620 standard 151 75 10 14000,00
1400 NB 1400 1760 1640 800 1400 100 1820 standard 236 90 10 18000,00
1500 NB 1500 1855 1740 870 1500 100 1965 standard 285 100 10 19600,00

Le specifiche possono variare senza preavviso.

MONTAGGIO

Le valvole a clapet della serie MULTI NB presentano l’estremità predisposta
per fissaggio su flangia fino al DN 1000 ; verificare la verticalità della flangia,
forare la cornice della valvola ove necessario, interporre una guarnizione o silicone
e collegare con bulloni e dadi.

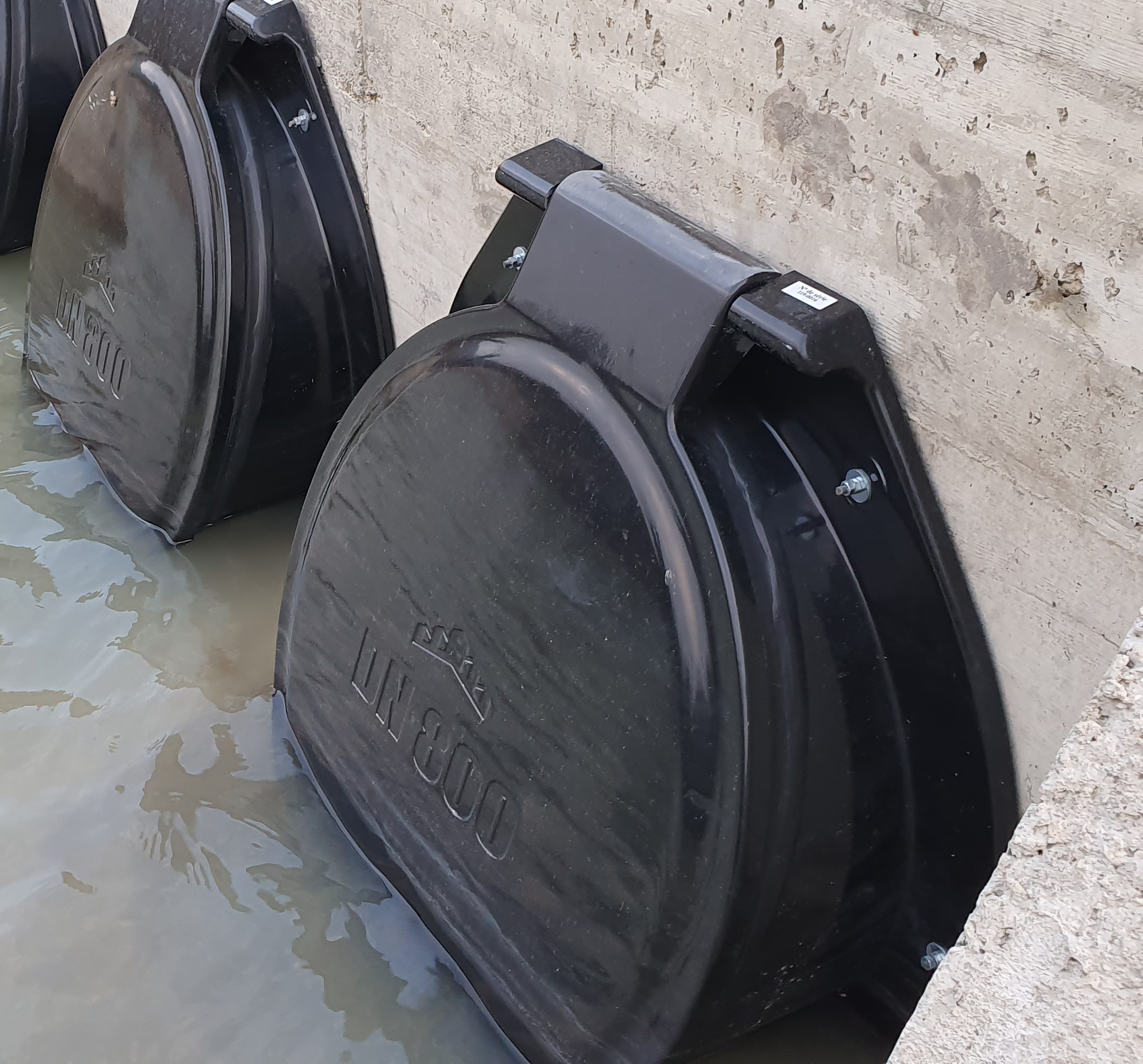

Per diametri superiori al DN 1000 e comunque in caso di applicazione su parete verticale
seguire le seguenti regole:

  1. Verificare la verticalità della parete.
  2. Forare lungo la cornice della valvola ove necessario.
  3. Presentare sulla parete verticale il clapet, centrarlo e marcare in corrispondenza dei fori.
  4. Forare la parete.
  5. Ricollocare il clapet e fissarlo con dei tasselli ad espansione o con altro sistema idoneo.
