FUNZIONAMENTO E CARATTERISTICHE GENERALI
Dalla tramoggia di ingresso il materiale grigliato scende in una camera di pressatura, qui, tramite un cilindro di frizione, il materiale subisce un processo di deacquificazione e compattazione, la cui velocità è regolata da una apposita centralina oleodinamica.Il materiale compresso viene quindi convogliato, sotto pressione, in una tubazione di trasporto fino ad un idoneo contenitore. Le acque drenate vengono raccolte ed inviate ad un eventuale ulteriore trattamento.L’impiego di questa macchina presenta notevoli vantaggi, sia di ordine economico (riduzione dei costi di trasporto e smaltimento dovuti al minor volume complessivo del materiale grigliato), che funzionale (ottime caratteristiche di traslazione rispetto ai tradizionali nastri, abbattimento degli odori molesti grazie all’installazione chiusa ed assoluta igiene grazie alla possibilità di utilizzare all’uscita della tubazione di trasporto un sacco in polietilene per il contenimento continuo del materiale compresso).

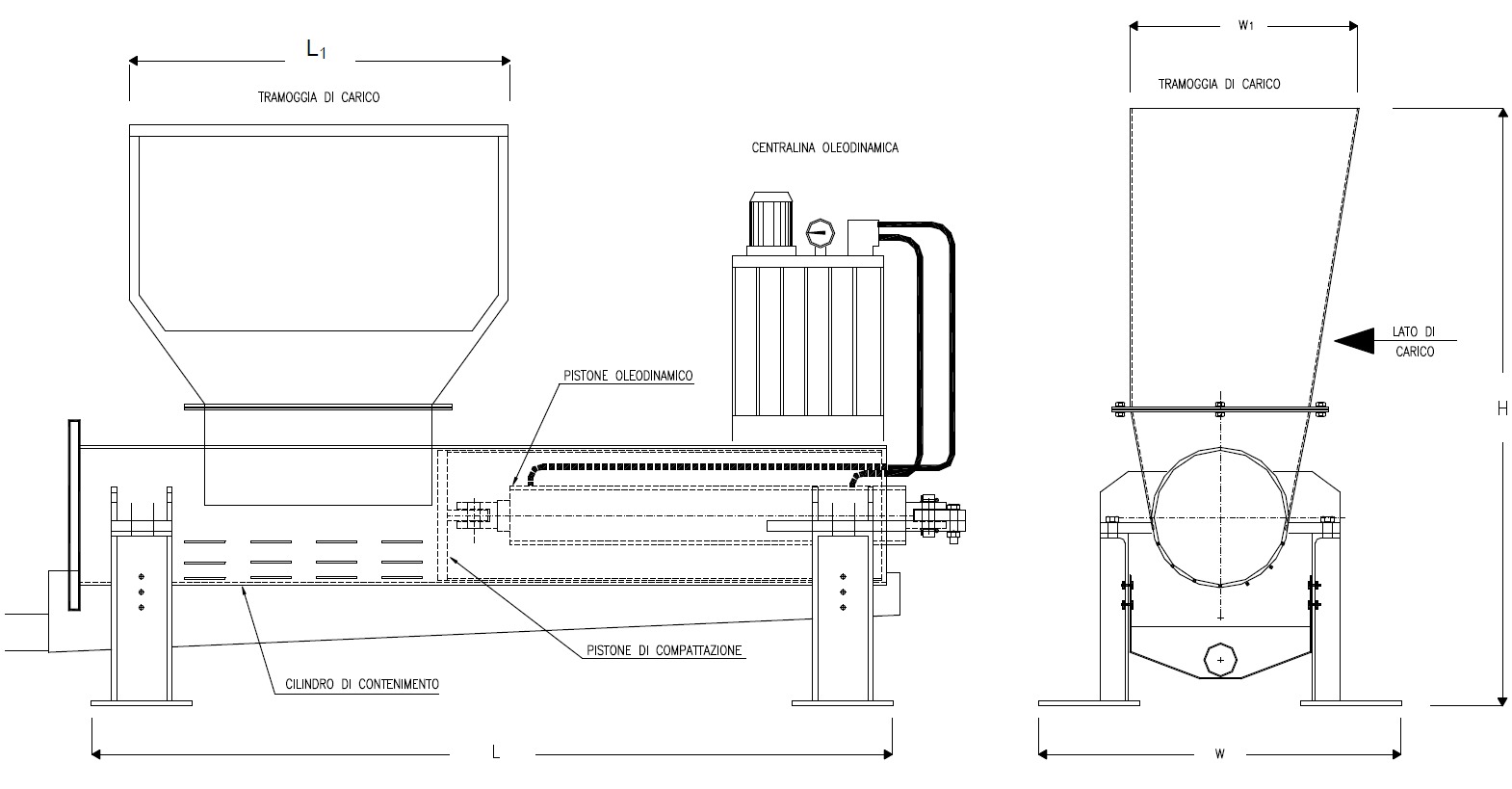

CARATTERISTICHE COSTRUTTIVE
- Tramoggia di ingresso;
- Camera di pressatura che presenta fori oblunghi praticati sul fondo per lo scolo dell’acqua ed una strozzatura a cono nella parte finale per favorire la spremitura del grigliato. Sono presenti, nella stessa, le guide di scorrimento per il cilindro di frizione;
- Pistone oleodinamico con movimento va e vieni che spinge il materiale verso la strozzatura a cono posta nella parte finale della camera di pressatura. È comandato da centralina oleodinamica attraverso tubi flessibili SAE100 per alte pressioni;
- Centralina oleodinamica completa di filtro di aspirazione a 90 micron, pompa ad ingranaggi, valvola per l’inversione automatica della spinta e manometro per tarare la pressione esercitata dal pistone in base al tipo ed alla quantità del materiale da trattare;
- Motore elettrico per il funzionamento della pompa ad ingranaggi, 4 poli 220/380V trifase, 50Hz, protezione IP55;
- Tubo di convogliamento del materiale compattato;
- Vaschetta di raccolta delle acque drenate, posta sotto il compattatore;
- Esecuzione standard in acciaio inox AISI 304.
