FUNZIONAMENTO E CARATTERISTICHE GENERALI

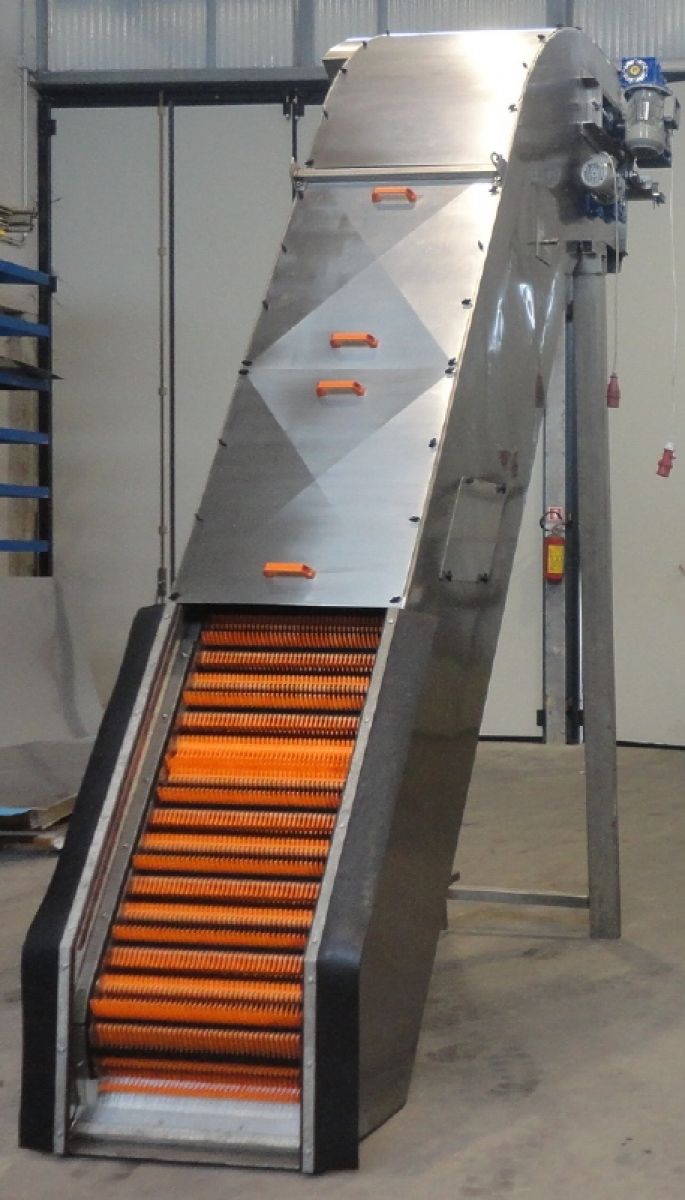

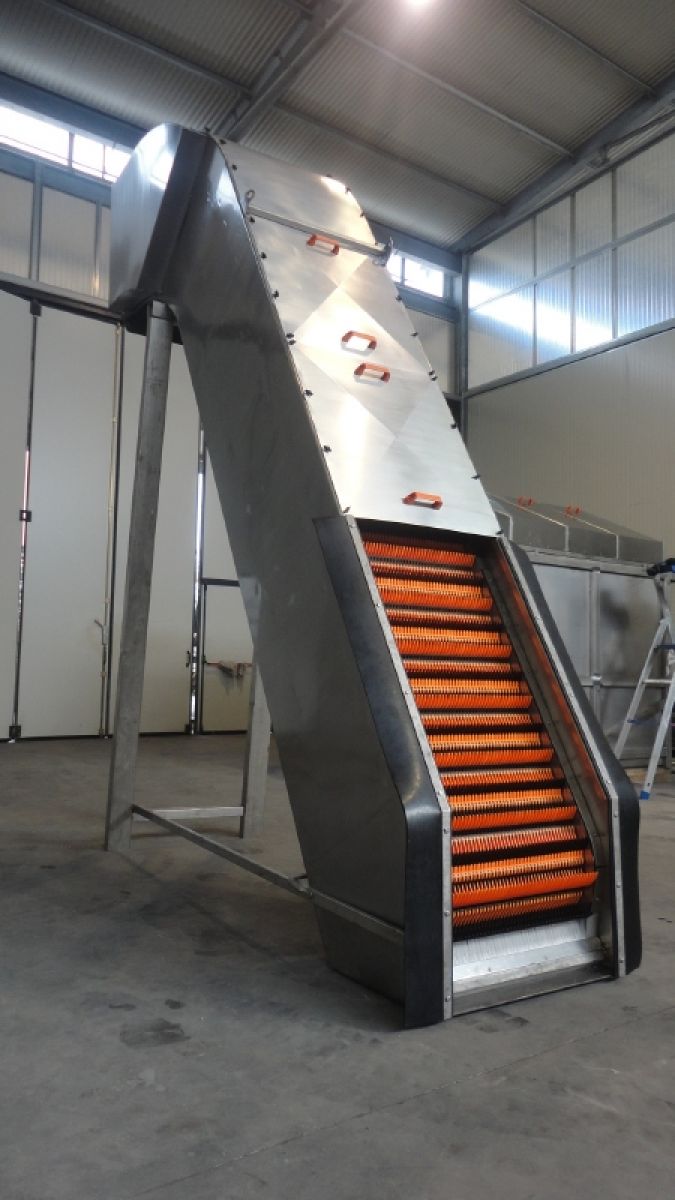

L’acqua attraversa il pacco grigliante mobile, mentre le parti solide trattenute vengono sollevate da appositi picchetti ad uncino. Nella parte superiore della struttura, il grigliato viene scaricato in un apposito contenitore o su un nastro trasportatore.Il pacco grigliante formato dai picchetti subisce un lavaggio con spazzola rotante e getto d’acqua a pressione e ritorna in ciclo completamente privo di sostanze solide.La protezione contro i sovraccarichi è assicurata da sensori dinamometrici o da limitatori elettronici di assorbimento.La griglia autopulente a nastro continuo con uncini opera una grigliatura fine all’interno di medi e piccoli impianti di depurazione.
CARATTERISTICHE COSTRUTTIVE
- Telaio portante in lamiera pressopiegata in acciaio inox;
- Pacco grigliante costituito da sistema di picchetti ad uncino in resina acetalica o ABS, che hanno il compito di sollevare il grigliato;
- Sistema di lavaggio del pacco filtrante a raschiatore fisso e spazzola rotante azionata da un apposito motoriduttore con getto di acqua a pressione;
- Catena di trasmissione del tipo speciale a rulli con alberini cavi. Lo scorrimento dei rulli sui supporti fissi riduce al minimo l’attrito e la natura cava degli stessi permette l’inserimento al loro interno di barre di acciaio inox che costituiscono la struttura portante del nastro grigliante;
- Motoriduttore che comanda una coppia di ruote dentate e relative catene;
- Spaziature disponibili dai 3 ai 40 mm;
- Esecuzione standard con struttura in acciaio inox AISI 304 e nastro grigliante in resina acetalica o ABS.
