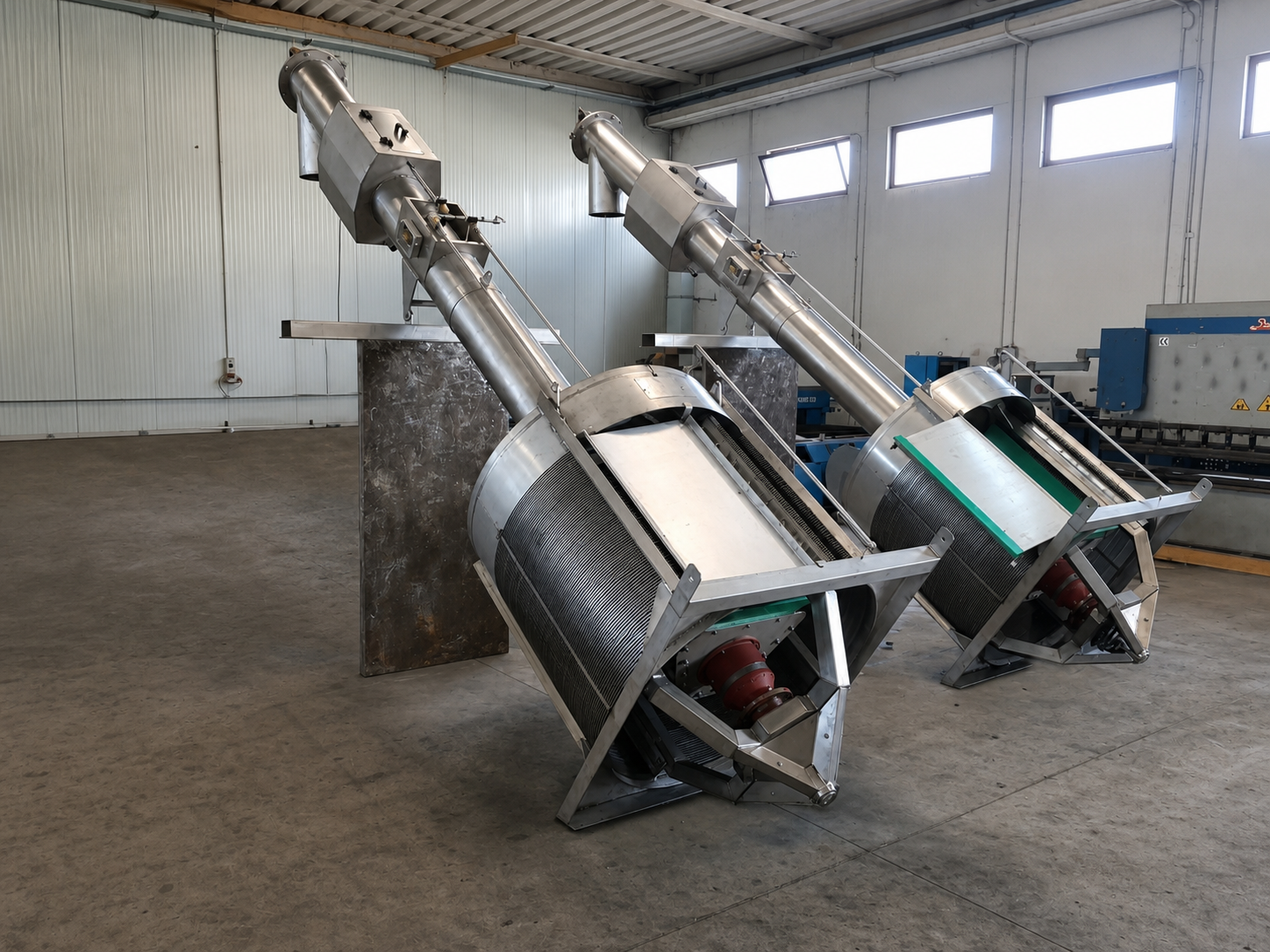

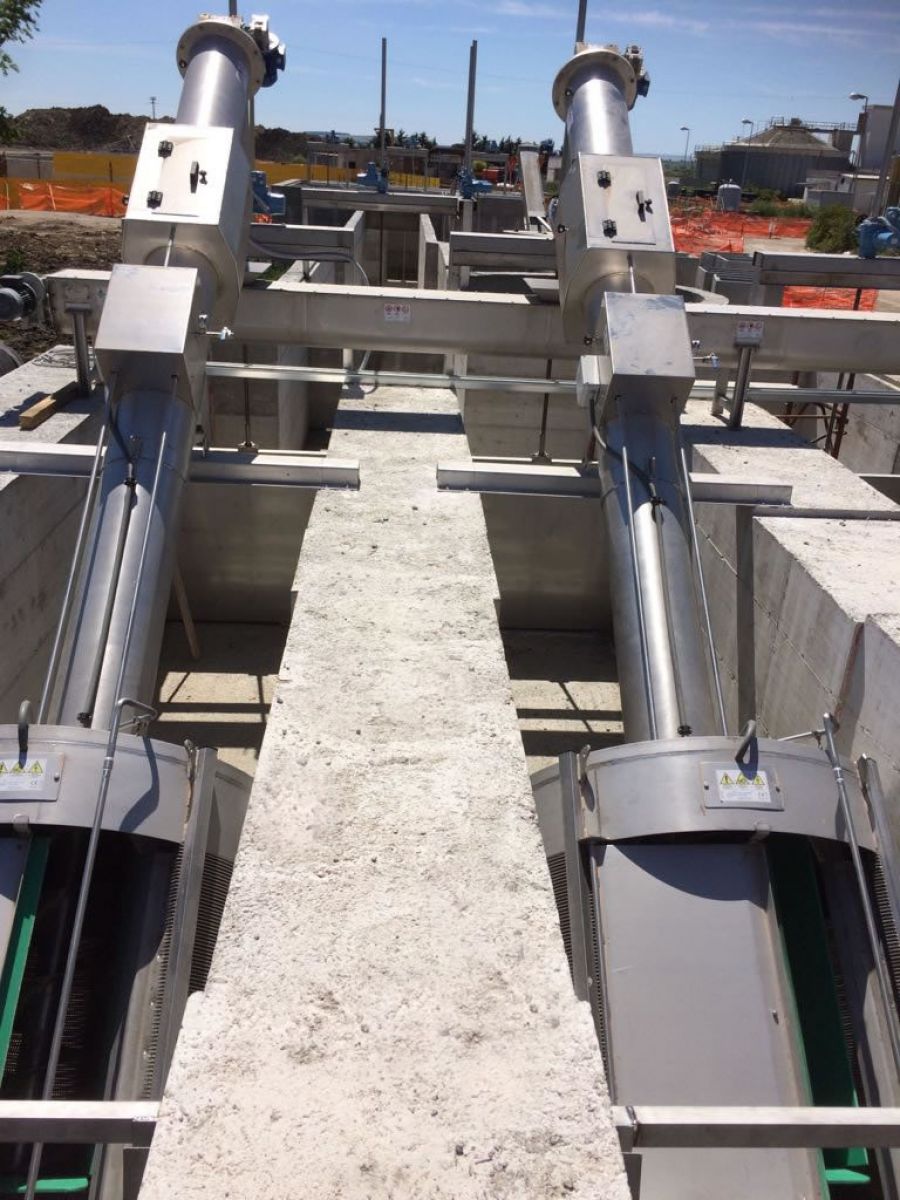

GRIGLIA A TAMBURO FISSO – FDG

Depurazione e Filtrazione » Grigliatura

FUNZIONAMENTO E CARATTERISTICHE GENERALI

L’acqua da grigliare passa attraverso lo schermo filtrante lasciando sullo stesso tutto il materiale avente dimensioni maggiori alla luce di passaggio. Quando aumenta il livello a monte della griglia e si raggiunge un determinato valore di soglia, si aziona la coclea centrale. I pettini rotanti a profilo concavo puliscono lo schermo fisso, depositando il materiale grigliato nella tramoggia della coclea centrale.La coclea provvede al sollevamento, compattamento ed ad un eventuale insaccamento del materiale grigliato. Durante il trasporto il materiale grigliato subisce una compattazione di circa il 50% in peso.

Inoltre il corpo completamente chiuso evita il diffondersi dei cattivi odori.

La griglia a tamburo fisso e pettine rotante presenta il vantaggio di combinare in un’unica macchina diverse funzioni, in particolare la grigliatura (sia micro che macro), la pressatura e la disidratazione dei fanghi e delle sostanze galleggianti nelle acque di scarico degli impianti di depurazione.

CARATTERISTICHE COSTRUTTIVE

ZONA DI GRIGLIATURA

  • Schermo grigliante fisso di forma semi-cilindrica, costruito in base alle esigenze del cliente sia che venga utilizzato un profilo a barre, wedge wire o una lamiera forata.
  • Coclea di trasporto e pressatura con albero.
  • Compattazione del grigliato munito di lavaggio automatico a pressione.
  • Pettini rotanti di pulizia del cilindro a speciale profilo concavo per la perfetta pulizia e raccolta del materiale grigliato; sostituzione semplificata delle parti soggette ad usura grazie al sistema rapido di bloccaggio/sbloccaggio.
  • Sistema di pulizia pettini rotanti con ugelli spruzzatori posizionati all’esterno dello schermo grigliante.

ZONA DI SOLLEVAMENTO

Cilindro chiuso, rivestito internamente da uno speciale strato di materiale antiusura su cui poggia e ruota la coclea. Sono previsti coperchi di ispezione in lamiera.

ZONA DI PRESSATURA E DISIDRATAZIONE

  • Corpo completamente forato per il drenaggio dell’acqua.
  • Camicia di contenimento.
  • Sistema di lavaggio interno.
  • Bocca di scarico dei solidi pressati.
  • Tubazione di scarico dell’acqua separata.
  • Motorizzazione tramite motoriduttore ad accoppiamento diretto.
  • Spaziature standard dai 2 ai 12 mm.
  • Realizzazione standard in acciaio inox AISI 304.
Caratteristiche principali
Main Features		 U.M
UNIT		 Dimensioni
Dimensions
FDG 800 FDG 1000 FDG 1200 FDG 1400 FDG 1600 FDG 1800 FDG 2000

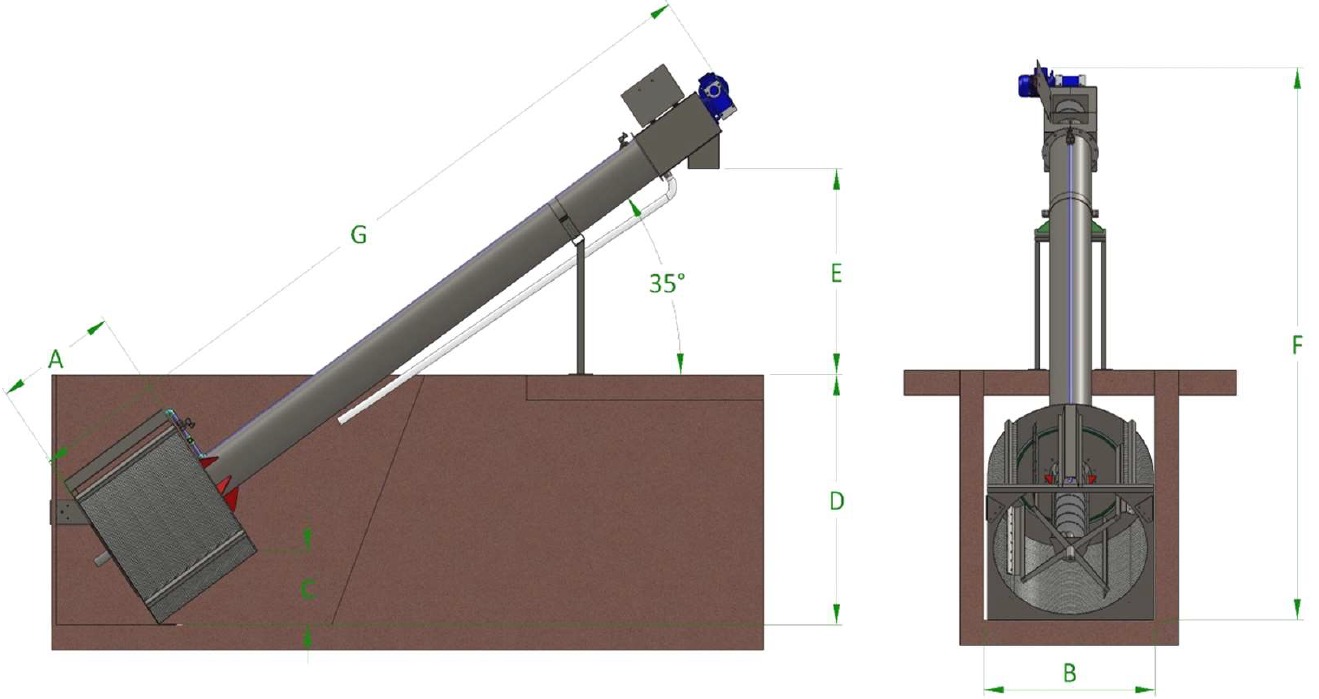

Larghezza canale (B) mm 800 1000 1200 1400 1600 1800 2000
Altezza canale (D) mm 700 900 1000 1200 1400 1600 1800
Altezza scarico grigliato (E) mm 1800 1900 2000 2200 2400 2600 2800
Altezza max (F) mm 2900 2900 3000 3200 3400 3600 3800
Lunghezza max (G) mm 4800 5000 5200 5500 6000 6200 6600
Luce di filtrazione mm 0,5 – 6 / 8 – 30
Lunghezza schermo (A) mm 600 800 1000 1200 1400 1600 1800
Diametro schermo filtrante mm 780 800 1000 1200 1400 1600 1800
Diametro coclea mm 273 280 300 400
Potenza installata kW 1,5
Peso Kg 380 400 470 500 550 650 700

PORTATA liquami civili con 200 P.P.M. di S.S.T. – (l/s)

Modello Portata nominale (l/s) – Luci di filtrazione (mm)
0,5 1 2 3 4 5 6 8 10 15 20 25 30
FDG800 40 55 65 85 100 121 136 150 173 210 240 270 300
FDG1000 58 102 163 203 232 254 271 296 313 339 353 363 369
FDG1200 91 159 254 317 383 397 423 462 488 529 552 567 577
FDG1400 126 220 352 440 502 550 586 639 676 733 765 785 799
FDG1600 176 308 492 615 703 769 821 895 947 1026 1070 1099 1119
FDG1800 234 410 656 821 938 1026 1094 1194 1262 1368 1427 1465 1492
FDG2000 304 532 851 1064 1216 1330 1418 1547 1637 1773 1850 1900 1934
