Funzionamento e caratteristiche generali
La griglia rotativa intercetta perpendicolarmente alla direzione delle aperture tra le barre il flusso contenente i solidi sospesi da grigliare. Mentre il liquido firltrato passa attraverso lo schermo filtrante e viene scaricato al di sotto del cilindro in una vasca di raccolta, i solidi vengono trattenuti sulla superficie della griglia stessa e vengono trascinati per attrito con la griglia rotante finché non incontrano una lama scolmatrice che, deviandoli, li convoglia in un apposito contenitore. Le barre del cilindro hanno una sezione cuneiforme che consente il flusso libero della portata idraulica e minimizza la possibilità di adesione di solidi e quindi di possibili intasamenti.

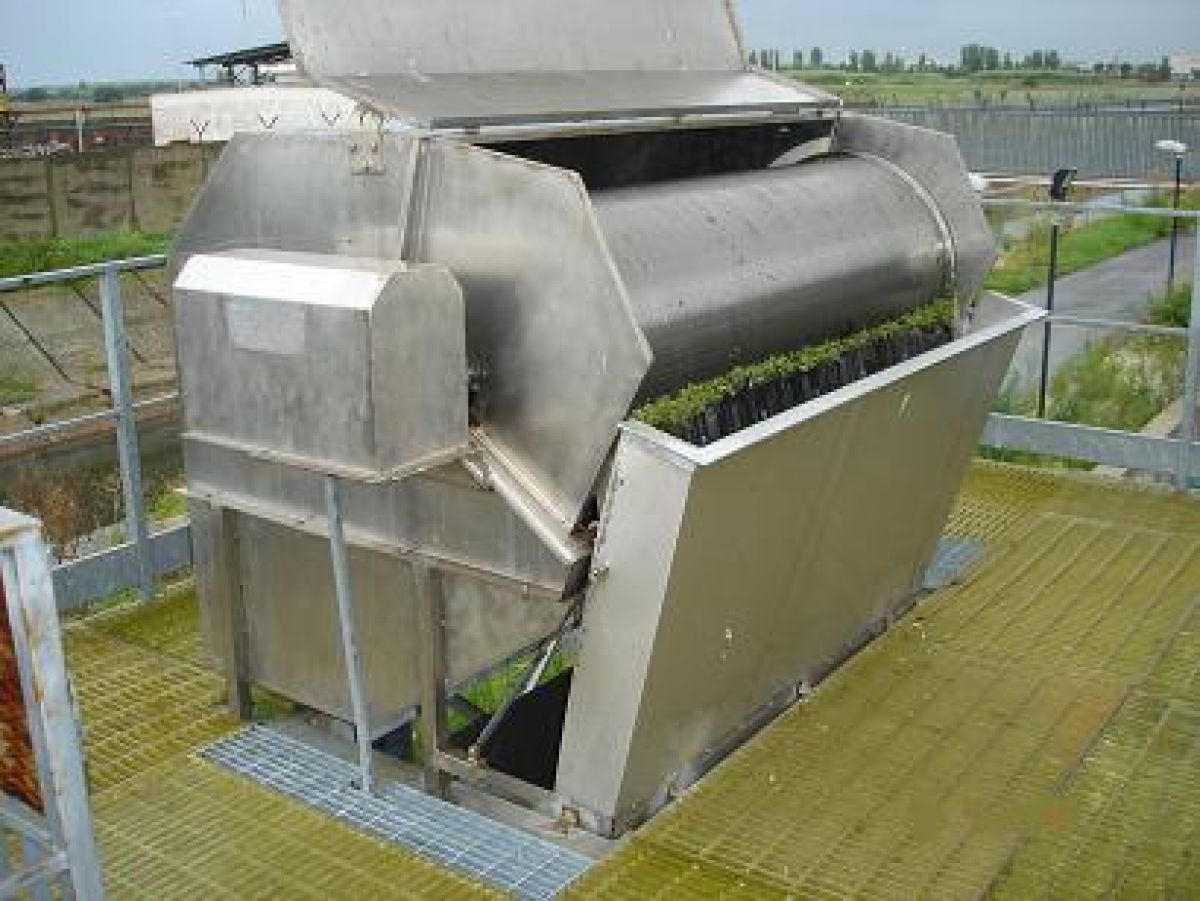

La griglia a tamburo rotante opera una microgrigliatura fine ed è installata a monte di piccoli e medi impianti di depurazione.

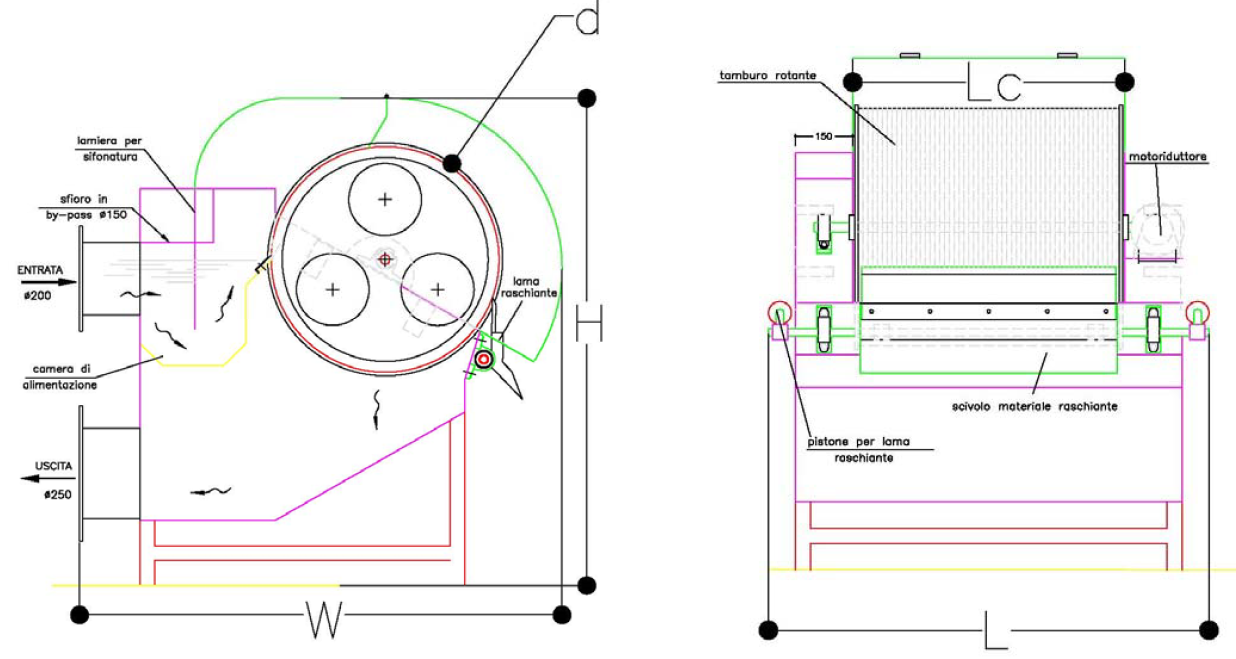

Caratteristiche Costruttive
- Camera di alimentazione con troppo pieno incorporato realizzata in modo da permettere al liquame di distribuirsi su tutta la larghezza del cilindro grigliante;

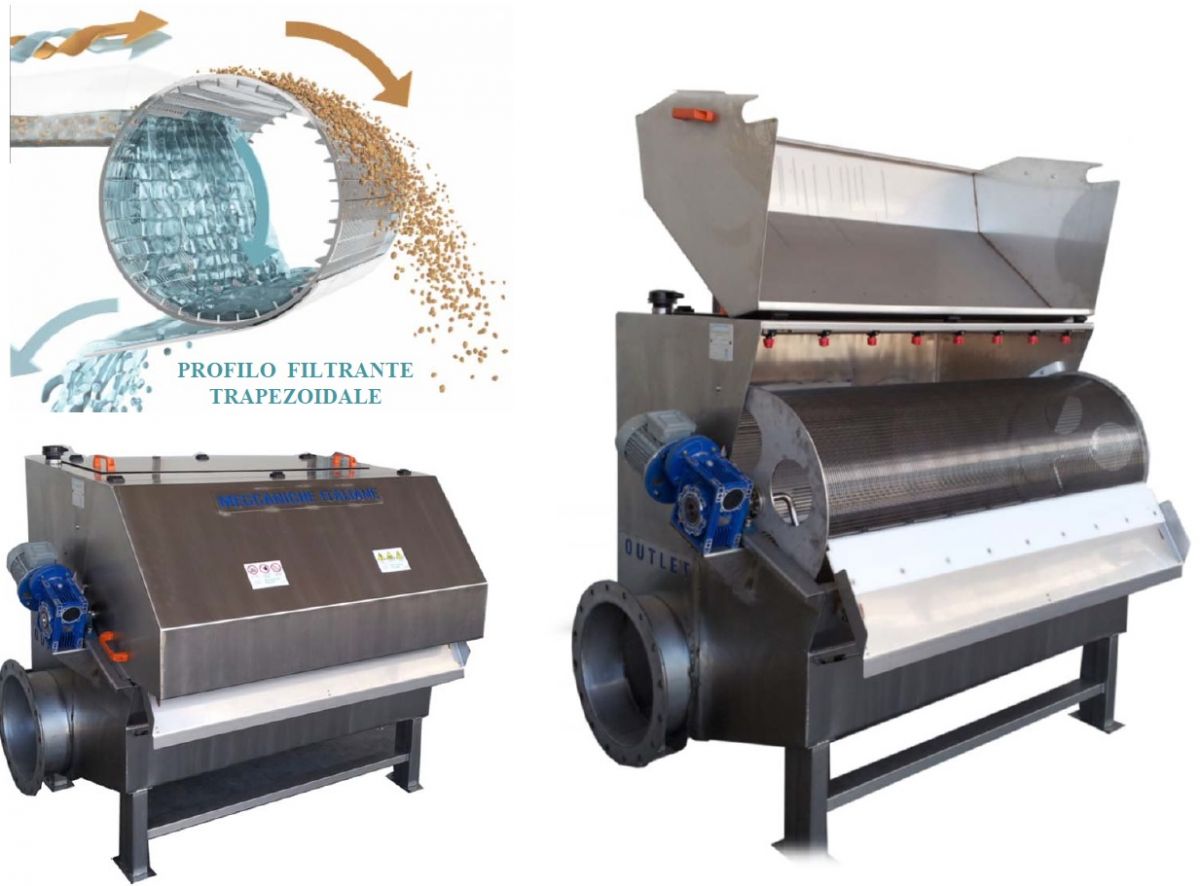

- Cilindro grigliante costituito da un particolare profilo a sezione trapezoidale avvolto a spirale ad una struttura di barre longitudinali;
- Lama scolmatrice in materiale antiusura che esercita sul cilindro un’idonea pressione costante, tramite l’impiego di idonei pistoni a gas;

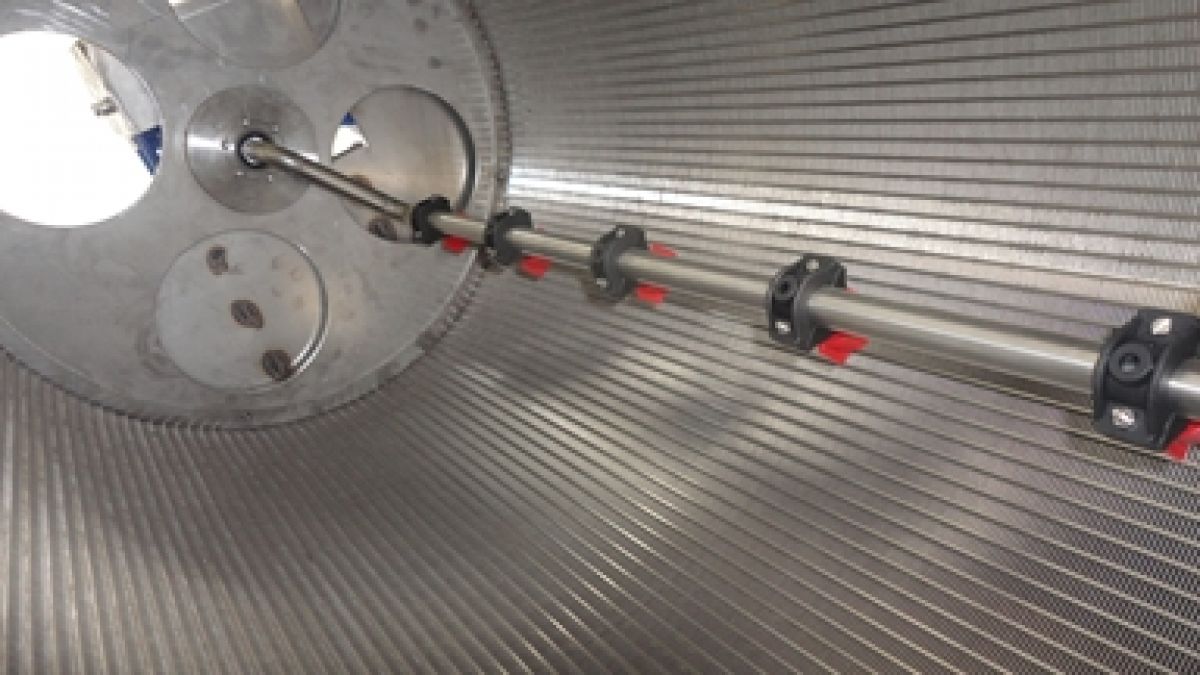

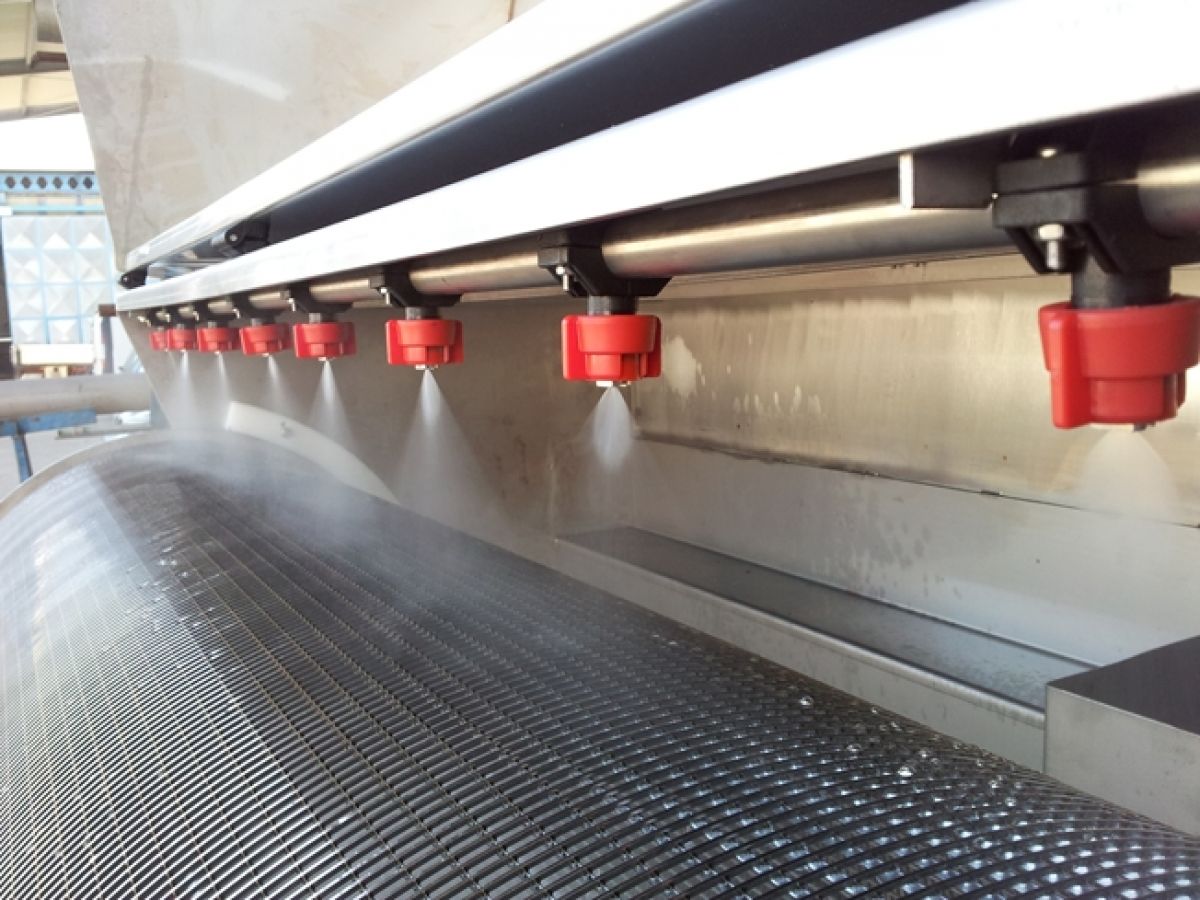

- Controlavaggio effettuato tramite un dispositivo installato all’interno del cilindro grigliante;
- Spaziature standard dai 0,25 ai 3mm;
- Motoriduttore del tipo a vite senza fine ed ingranaggi elicoidali;
- Esecuzione standard in acciaio inox AISI 304
