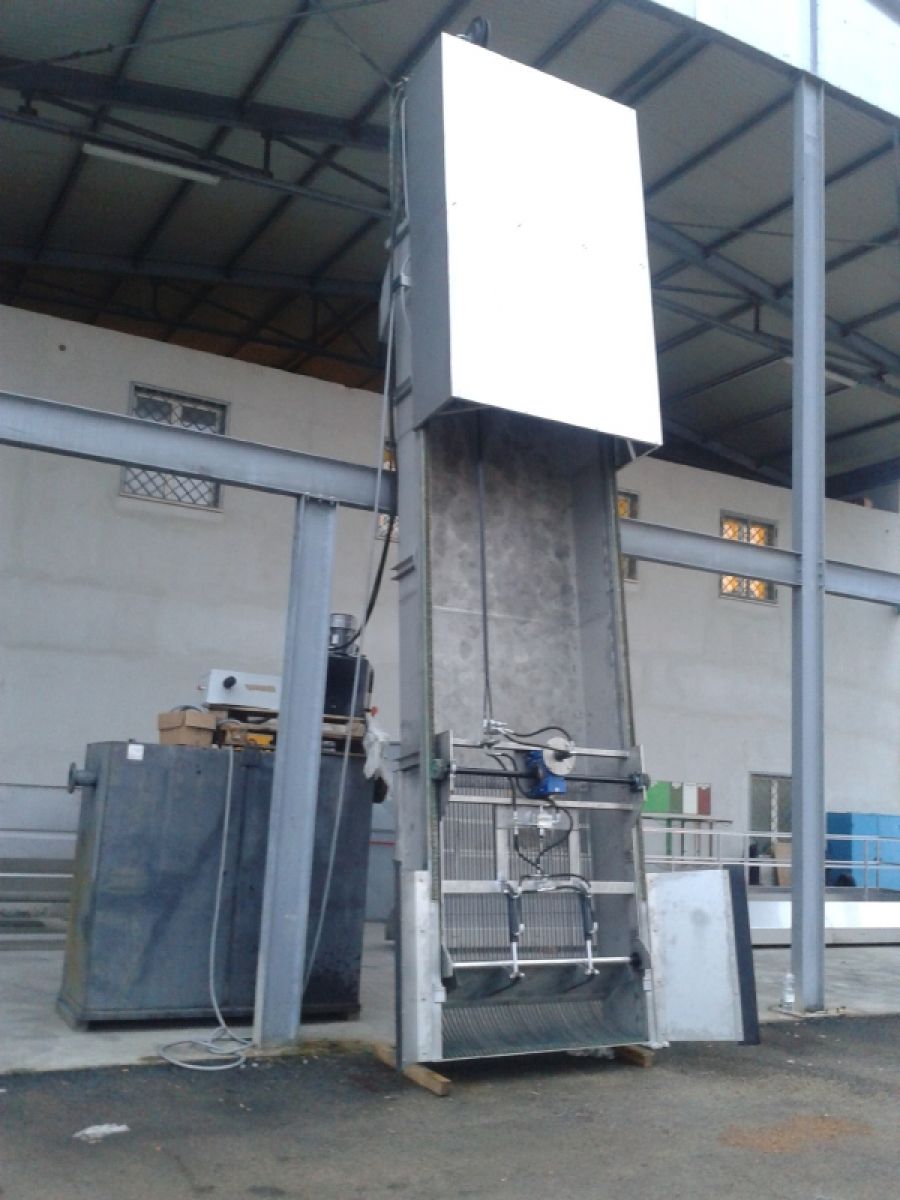

FUNZIONAMENTO E CARATTERISTICHE GENERALI
Il pistone principale fa scendere il carrello fino al fondo della griglia, quindi un secondo pistone si aziona per permettere la movimentazione del pettine pulitore inserendolo all’interno dello schermo grigliante.Il pistone principale aziona il carrello verso l’alto, trasportando il grigliato fino all’estremità superiore della griglia dove è posizionata la lama di pulizia, la quale andrà a rimuovere il grigliato dal pettine, procedendo così ad un nuovo ciclo di grigliatura.La frequenza del funzionamento è programmata tramite un timer o PLC. È anche possibile attivare la griglia manualmente, agendo direttamente sul quadro di comando.La griglia oleodinamica a comando idraulico viene installata su medi e grossi impianti di depurazione, per acque di scarico civili e/o industriali.

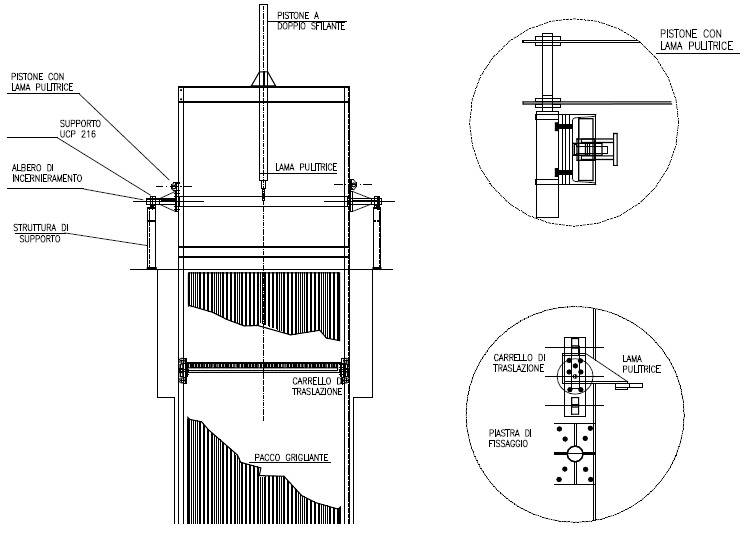

CARATTERISTICHE COSTRUTTIVE
- Struttura in lamiere e profilati di acciaio pressopiegati;
- Schermo filtrante composto da barre opportunamente dimensionate realizzate con taglio plasma ad alta definizione;
- Movimentazione svolta dal pistone oleodinamico a doppio effetto con uno o più sfili in acciaio speciale alla cui estremità è fissato il carrello di scorrimento;

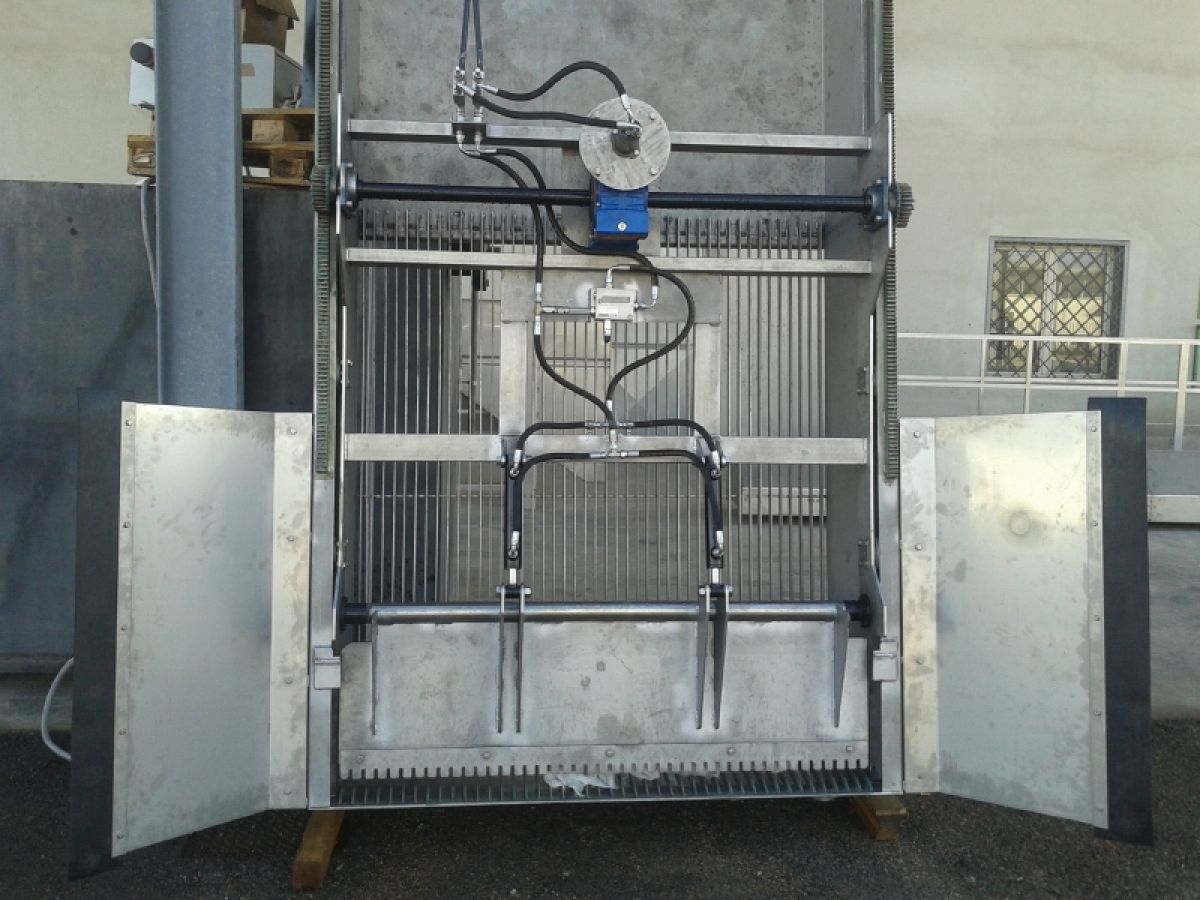

- Pulizia della griglia assicurata da un pettine pulitore in acciaio realizzato in un unico elemento di idoneo profilo e collocato sul carrello di scorrimento per poi essere azionato da un pistone secondario;
- Spaziature disponibili da 15 a 100 mm;
- Esecuzione standard con meccanica dedicata alla movimentazione realizzata in acciaio inox resistente alle gravose condizioni di esercizio.
