DESCRIZIONE

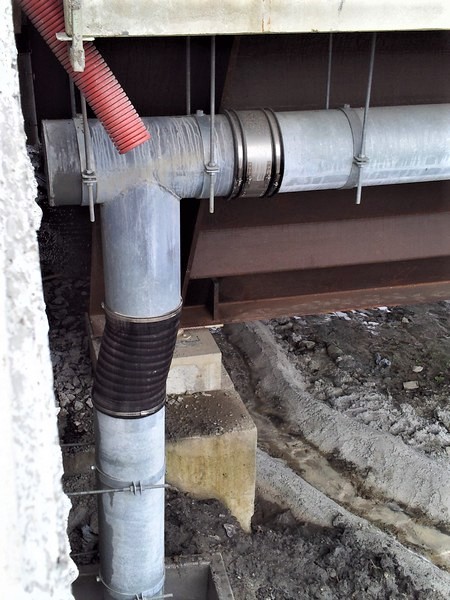

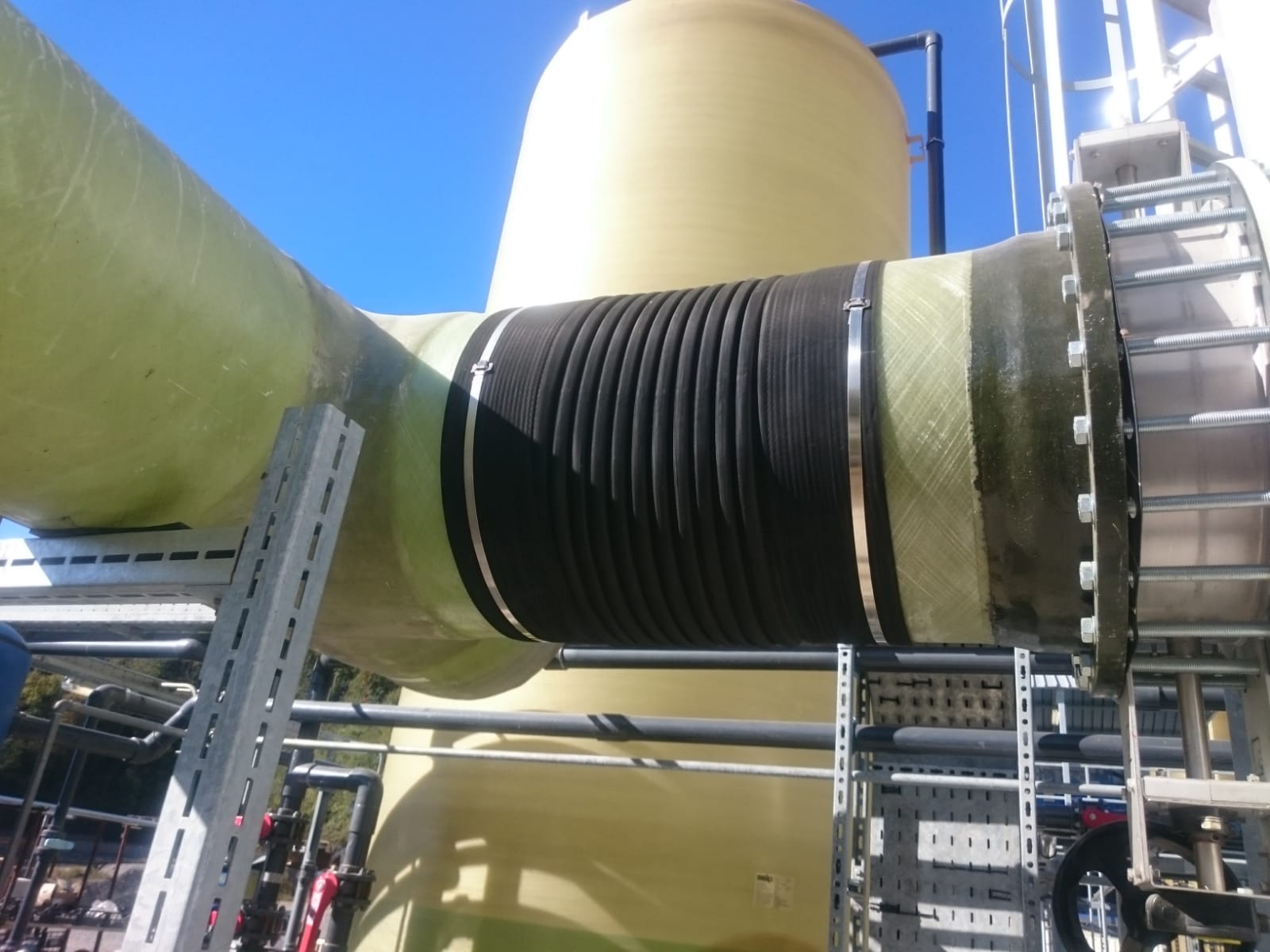

Questo prodotto risponde a esigenze ingegneristiche molto specifiche (vibrazioni, cedimenti strutturali, dilatazioni), quindi il testo mette in risalto l’affidabilità tecnica e la flessibilità estrema del sistema. Nelle condotte non interrate, in particolare sulle strutture di drenaggio nei ponti, sui viadotti o nelle installazioni aeree industriali, le tubazioni sono costantemente sottoposte a forti sollecitazioni: dilatazioni termiche, vibrazioni da traffico pesante, disassamenti e cedimenti strutturali. Il manicotto elastico in gomma S-Flex è lo speciale raccordo ingegnerizzato specificamente per assorbire, compensare e annullare questi movimenti, preservando l’integrità dell’intera condotta.

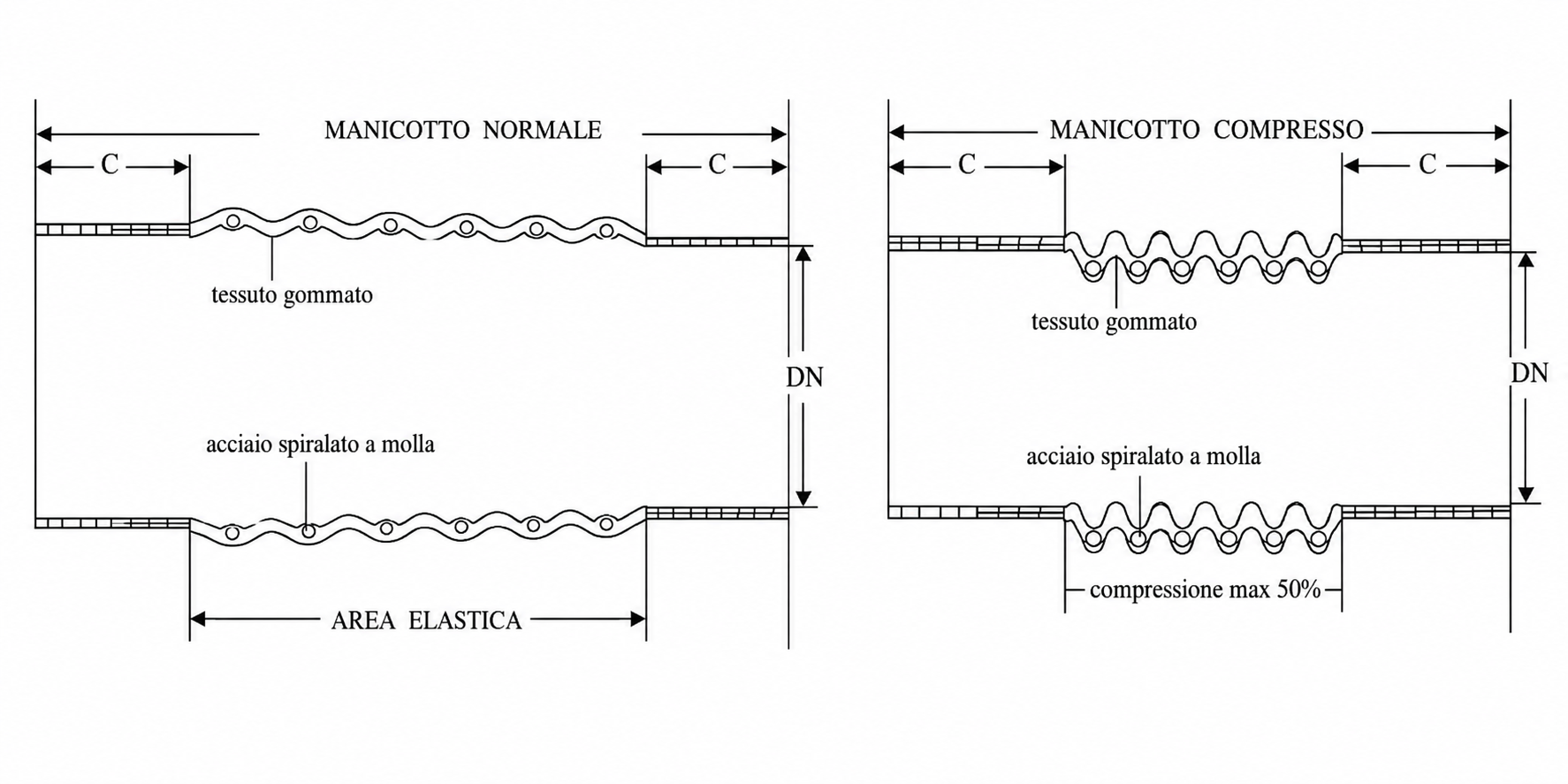

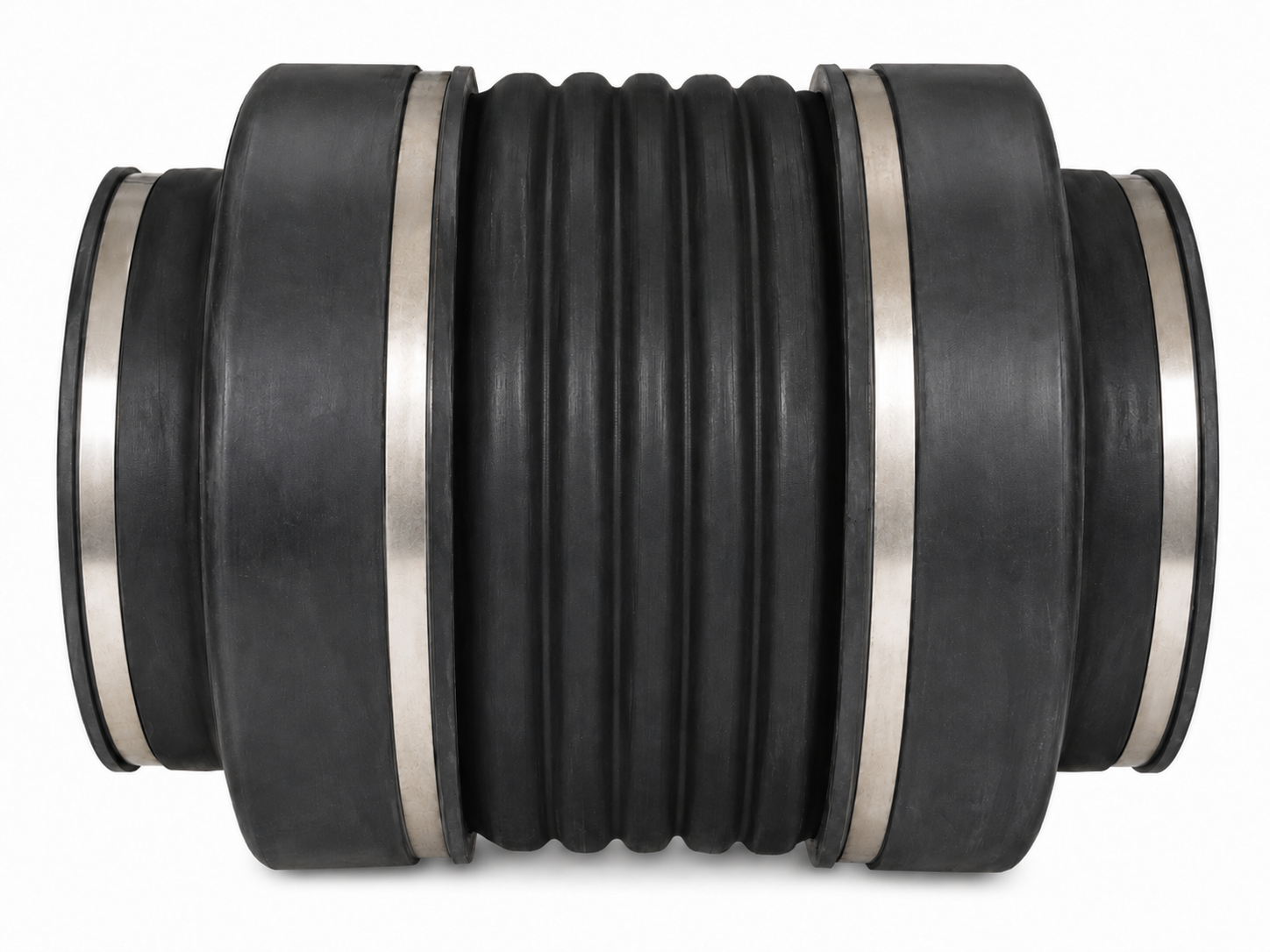

Il profilo ondulato (ondulato dentro e fuori) è estremamente leggero e flessibile. La speciale parte a spirale è comprimibile fino al 50% della sua estensione, permettendo di assorbire accorciamenti o dilatazioni assiali impressionanti senza deformare le tubazioni collegate. Il corpo in gomma elastomero EPDM di prima scelta è rinforzato internamente con anelli e una spirale in acciaio a molla. Questa tecnologia strutturale impedisce al manicotto di collassare o strozzarsi, garantendo un passaggio fluido e costante del flusso a gravità anche alla massima compressione o curvatura.

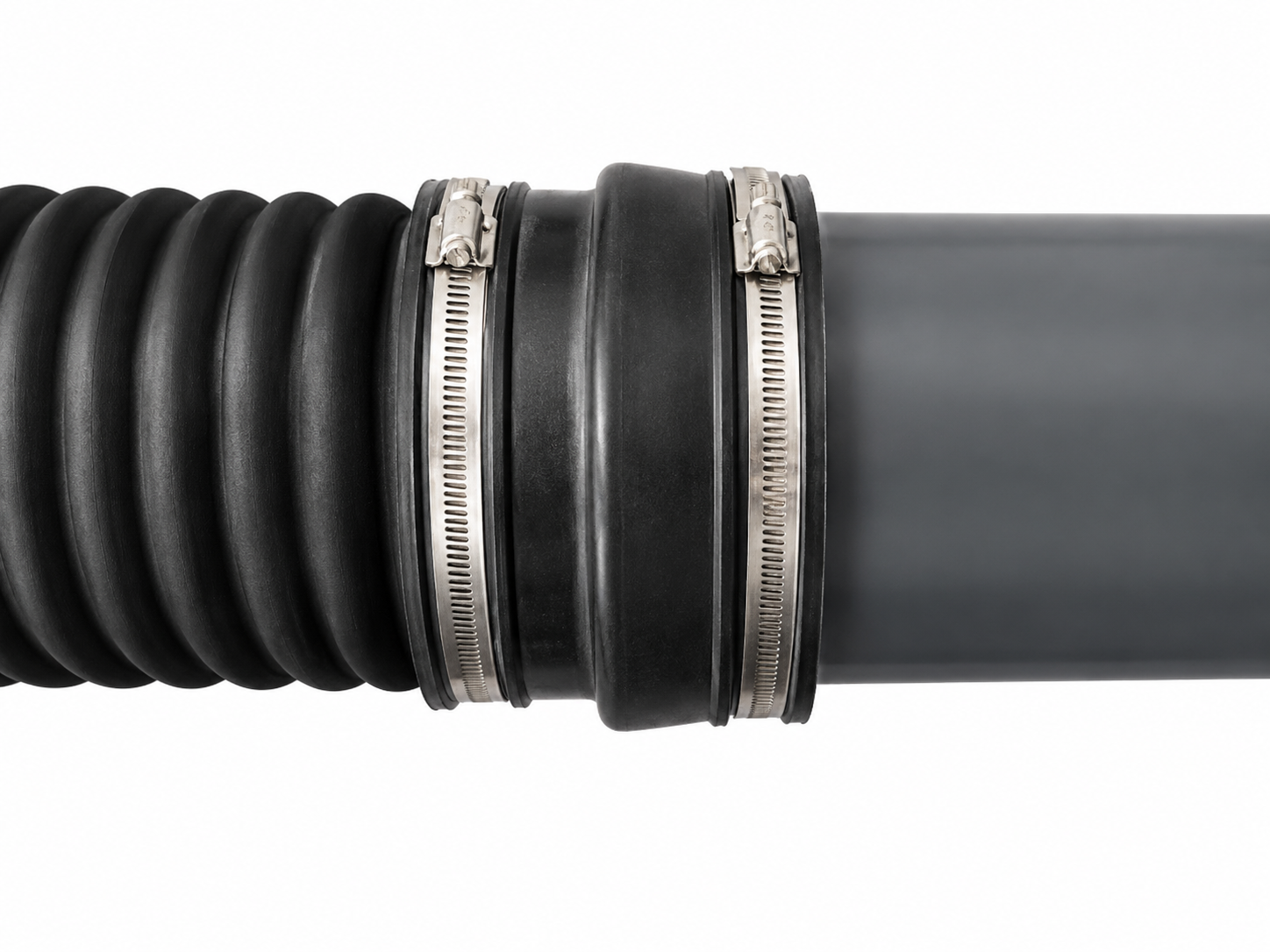

L’applicazione avviene direttamente sul diametro esterno del tubo con una sovrapposizione ideale di circa 70 mm per lato. Il serraggio stagno è garantito da robuste fascette in acciaio inox AISI 304 fornite in dotazione, azzerando la necessità di saldature flangiate o attrezzature speciali.Fornito in elementi con lunghezza corpo standard da 500 mm (più lunghi a richiesta), il sistema si adatta a qualsiasi configurazione d’impianto, supportando giunzioni ad innesto diretto su tubo, accoppiamenti semplici o accoppiamenti con giunti zoppi.
CARATTERISTICHE
- Ondulato interno ed esterno
- Leggero e altamente flessibile
- La parte a spirale è comprimibile fino a circa il 50%

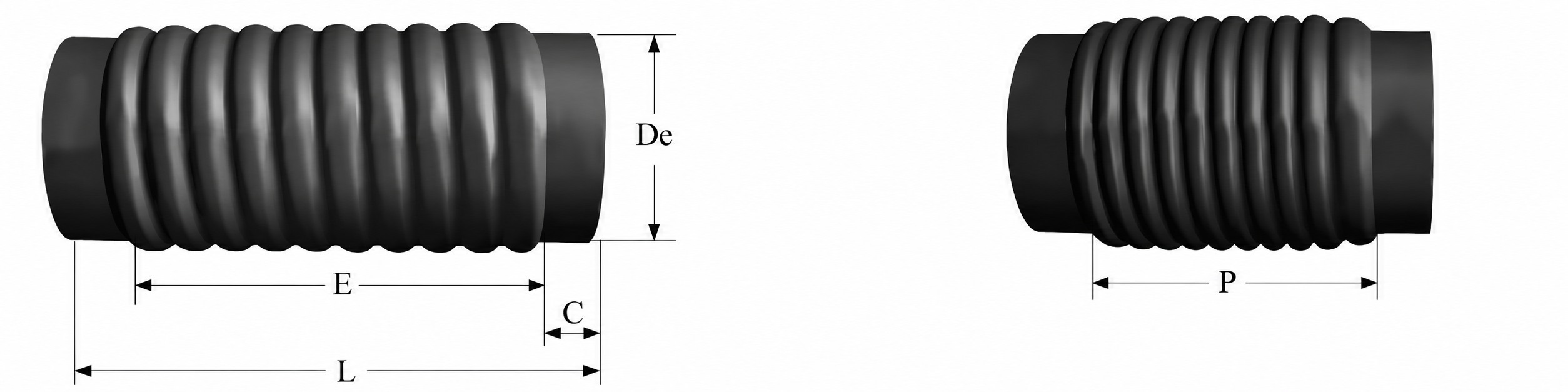

- Applicazione diretta su tubo con sovrapposizione (C ≈ 70 mm)
- Spirale in acciaio integrata
- Fornito in elementi di lunghezza 500 mm
VOCE DI CAPITOLATO –
Fornitura di manicotto elastico in gomma EPDM con anelli di rinforzo interni in acciaio adatto a compensare o assorbire eventuali movimenti di condotte aeree ; applicazione diretta sul diametro esterno del tubo con
fascette in acciaio inox AISI 304 ; per tubi DN …… con lunghezza corpo standard 500mm
