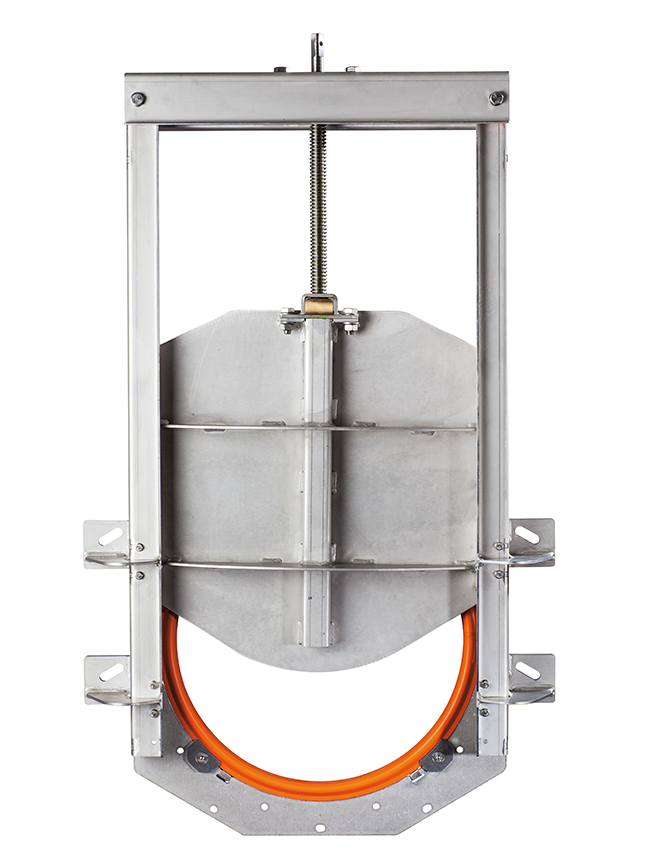

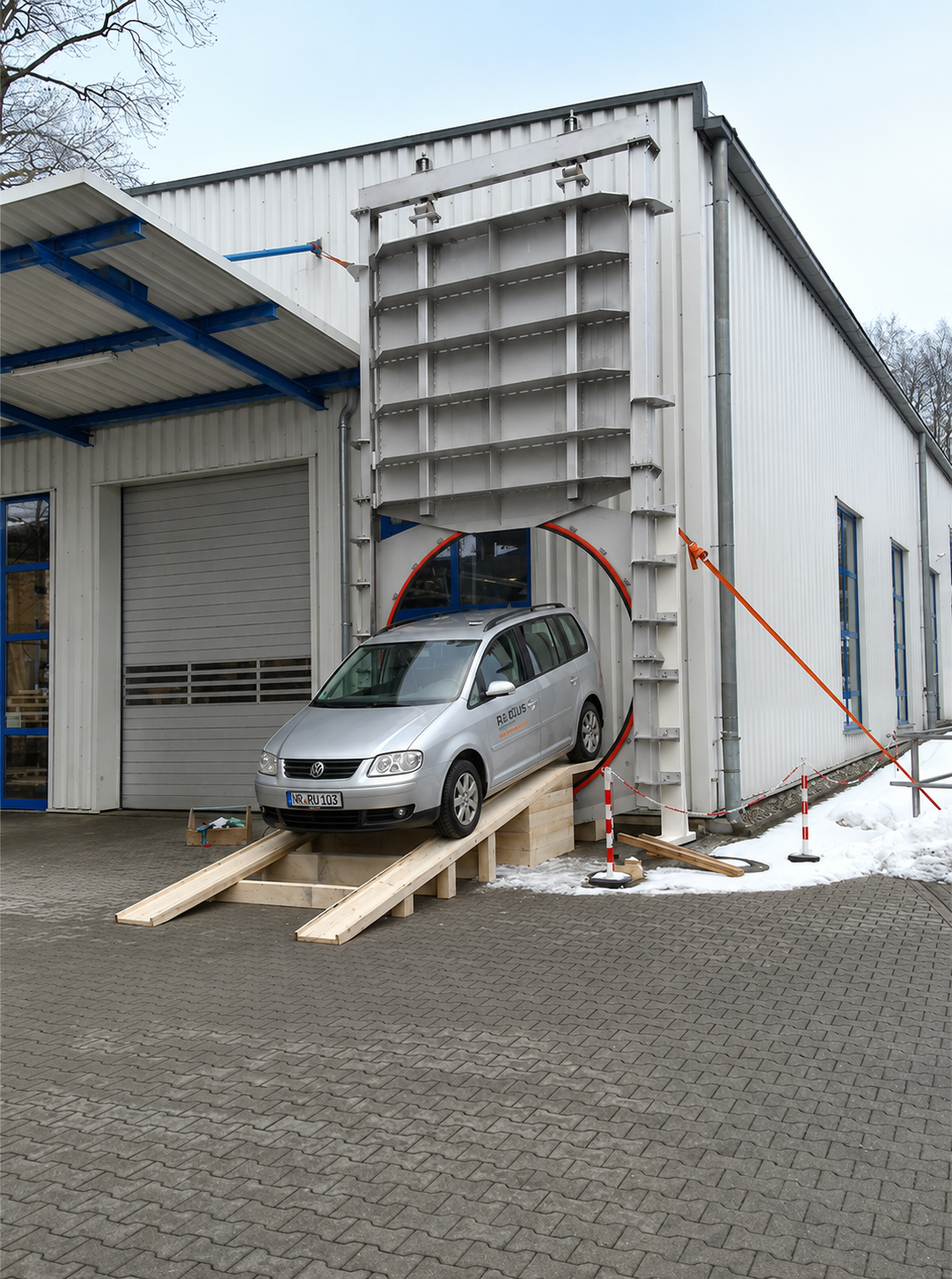

PARATOIA IN ACCIAIO INOX SERIE RINFORZATA SG – SF

Paratoie » Paratoie per Applicazioni Murali

Voce di Capitolato

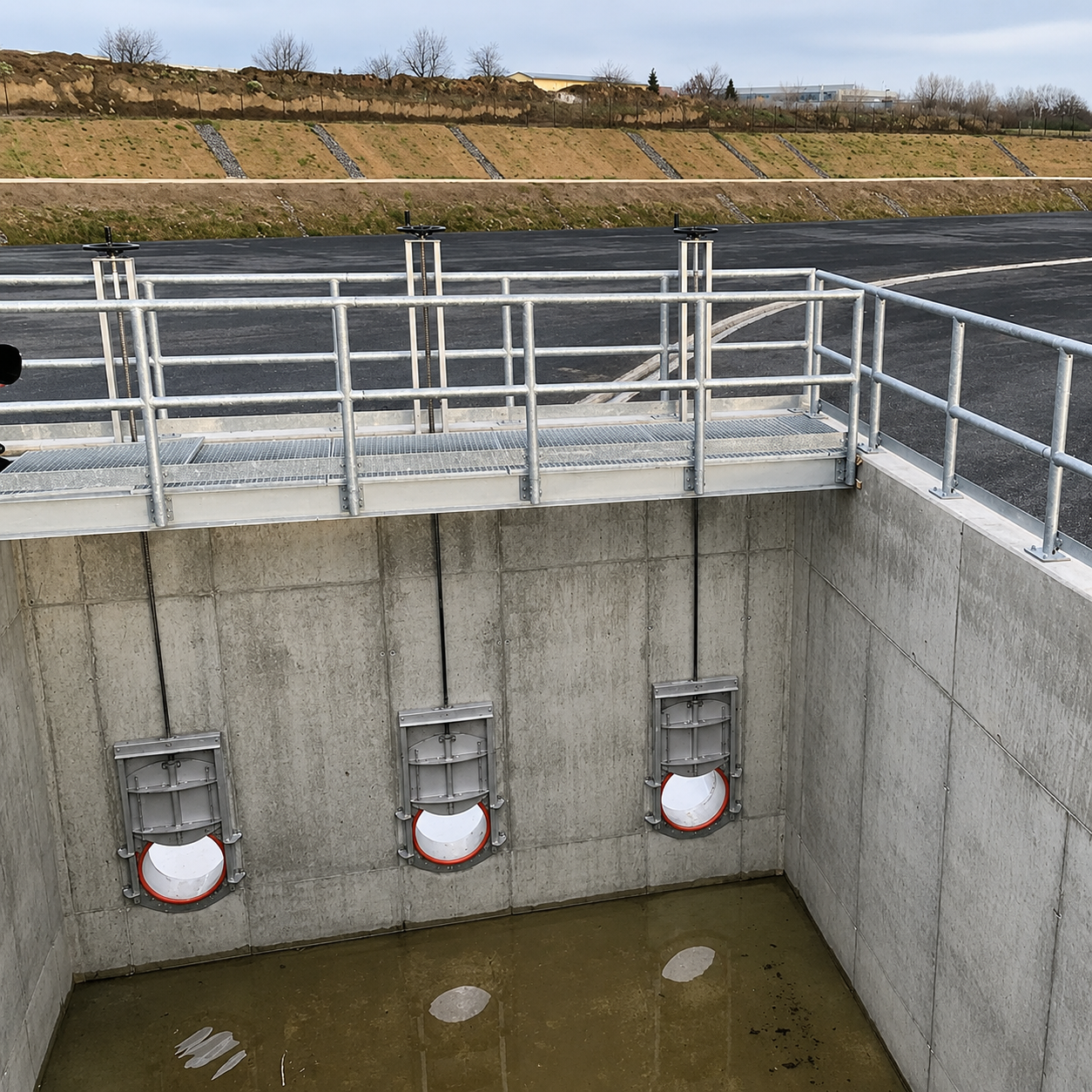

Fornitura di paratoia a ghigliottina  a sezione circolare in acciaio inox AISI  (304 – 316)  in esecuzione compatta  con tenuta su tutto il perimetro nei due sensi di flusso per utilizzo in acque di superficie,  scarichi e ambienti aggressivi  secondo UNI EN 12266 tab. A.5.  Telaio e piatto in acciaio inox AISI (304 – 316), tenute in EPDM, azionamento mediante vite non saliente  in acciaio inox e madrevite dello stelo in bronzo resistente all’acqua di mare. Carico idraulico max ……… ; telaio con struttura autoportante  per fissaggio a (parete verticale – flangia UNI PN10).

Opzioni

  • Motorizzazione elettrica,
  • attuatore pneumatico,
  • altre misure a richiesta
  • e altri campi di pressione a richiesta.

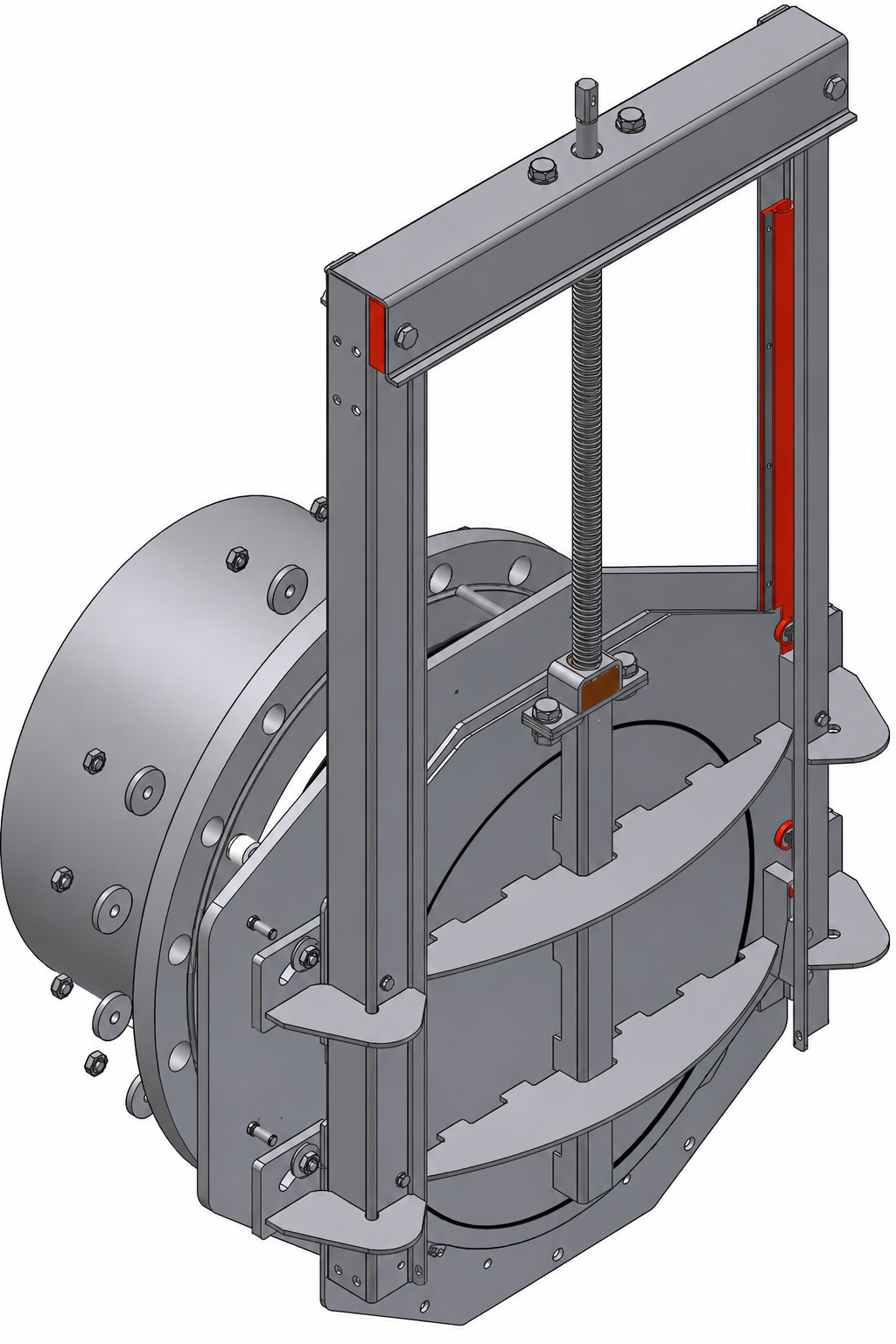

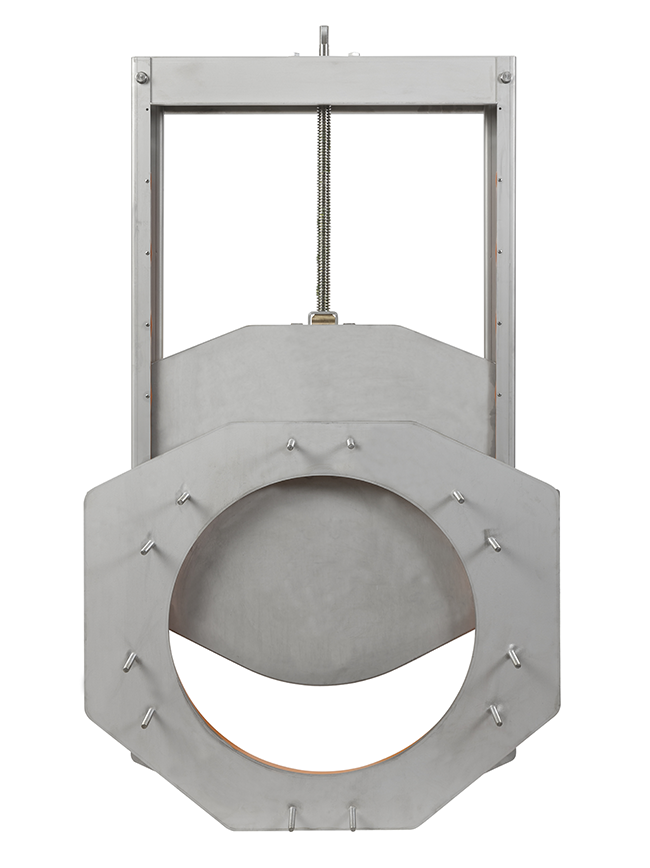

Listino Paratoie Sezione Circolare a Muro e a Flangia Serie Rinforzata 2025

DN mm tenuta metri H2O applicazione a muro luce circolare mod. SG applicazione su flangia luce circolare mod. SF mod. AUMA Nm max. potenza kW sovrapprezzo attuatore EURO
AISI 304 € AISI 316 € AISI 304 € AISI 316 €
150 10 3780,00 3940,00 5000,00 5600,00 SA 07.6 60 0,37 5800,00
200 10 3820,00 4300,00 5100,00 6300,00 SA 07.6 60 0,37 5800,00
250 10 4100,00 4440,00 5500,00 6600,00 SA 07.6 60 0,37 5800,00
300 10 4540,00 4880,00 6100,00 7200,00 SA 07.6 60 0,37 5800,00
400 8 5840,00 7000,00 8600,00 10600,00 SA 07.6 60 0,37 5800,00
500 8 7020,00 7600,00 10400,00 12200,00 SA 07.6 60 0,37 5800,00
600 8 7450,00 8900,00 11800,00 14300,00 SA 10.2 120 0,75 7400,00
700 8 12480,00 15900,00 18600,00 21800,00 SA 10.2 120 0,75 7400,00
800 8 13600,00 17800,00 19800,00 25000,00 SA 10.2 120 0,75 7400,00
900 7 18000,00 22600,00 31000,00 31000,00 SA 10.2 120 0,75 7400,00
1000 7 18800,00 23200,00 32200,00 33600,00 SA 14.2 250 1,50 9800,00
1200 7 20600,00 25400,00 35800,00 48000,00 SA 14.2 250 1,50 9800,00

Altre misure a richiesta,                                                Accessori di manovra a pagina 17

Scheda Tecnica Paratoia Modello SG

DN 150 200 250 300 400 500 600 700 800 900 1000 1200
b1 412 462 512 562 674 774 874 1070 1170 1304 1404 1604
b2 272 322 372 422 534 634 734 830 930 1064 1164 1364
e1 100 100 100 100 115 115 125 175 175 200 200 200
e2 48 48 48 48 48 48 48 68 68 68 68 68
h1 610 710 810 915 1127 1327 1527 1903 2103 2313 2513 2913
h2 535 635 735 840 1044 1244 1444 1782 1982 2192 2392 2792
h3 490 590 690 795 999 1199 1399 1722 1922 2132 2332 2732
h4 75 75 75 75 83 83 83 121 121 121 121 121
Xmin 200 200 200 200 200 200 200 250 250 250 250 250
Ymin 455 505 555 605 720 820 920 1100 1200 1330 1430 1630
Z 120 120 120 120 150 150 150 170 170 170 170 170
□s1 16 16 16 16 16 16 16 26 26 26 26 26
d 2xØ13 2xØ13 2xØ13 2xØ13 4xØ13 4xØ13 4xØ13 4xØ19 4xØ19 6xØ19 6xØ19 6xØ19
giri apri/chiudi N° 38 48 58 68 90 110 130 157 177 198 218 258
peso kg. 11 12 15 17 30 38 45 84 97 135 150 180

Le specifiche sopra riportate si riferiscono al modello SG e possono cambiare senza preavviso

Altre misure a richiesta
