FUNZIONAMENTO E CARATTERISTICHE GENERALI

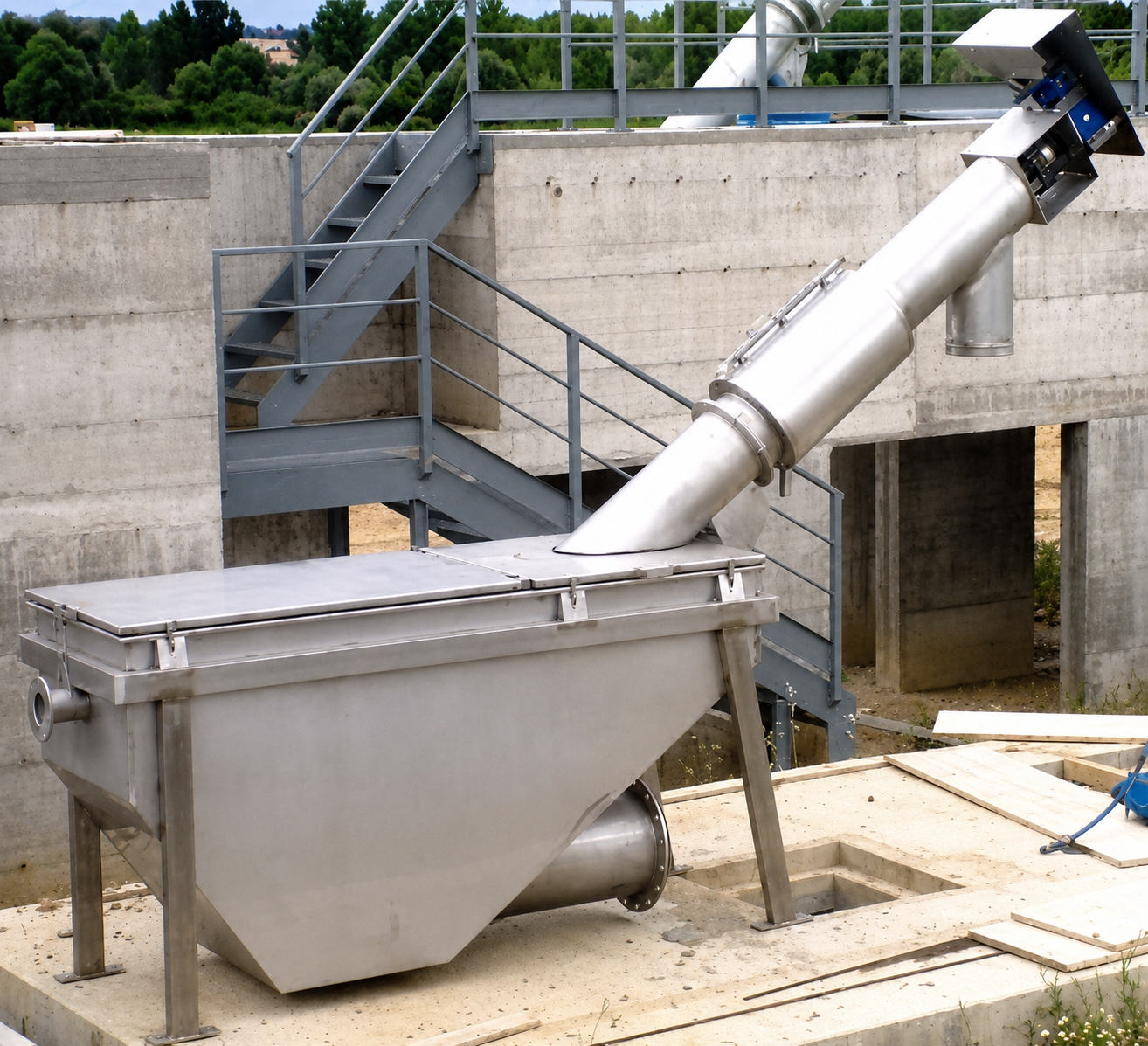

La stazione di trattamento bottini trova applicazione nel pretrattamento dei liquami derivanti da vasche Imhoff, pozzi neri e degli impianti industriali, trasportati per mezzo cisterne.
La stazione è realizzata per essere completamente ermetica per assicurare un alto grado di sicurezza e di igiene; è costituita da una struttura portante, che assolve la funzione di accumulo dei liquami ed è equipaggiata da una griglia a coclea.
I liquami immessi all’interno della vasca attraversano lo schermo filtrante depositando su di esso i corpi solidi, subendo così una micro-grigliatura.
I solidi trattenuti vengono quindi sollevati da una coclea, con il diametro maggiore, che grazie a dei pattini autolubrificanti passano alla fase di compattazione attraverso la riduzione del diametro della coclea.
I solidi sollevati, passando attraverso un’apposita griglia, subiscono lo sgrondo della parte liquida, che verrà inviata a monte, mentre i solidi compattati verranno inviati in un apposito sito per lo stoccaggio.
CARATTERISTICHE COSTRUTTIVE
- Tramoggia di alimentazione in acciaio inox AISI 304 di elevata capacità a costituire un polmone di compensazione sovrastante la camera di sgrondo.
- Coclea di grande diametro in acciaio inox AISI 304 a giri lenti onde ridurre al minimo la superficie di attrito. La stessa ha un bordo in materiale antiusura, che ha lo scopo di grigliare i liquami in arrivo.
- Camere di sgrondo e di compattazione avvolte in una griglia semicilindrica con foratura fine in lamiera di acciaio inossidabile per lo sgrondo della parte liquida.
- Sistemi di lavaggio tramite ugelli per la pulizia dei fori della lamiera di sgrondo e della tramoggia di alimentazione.
- Motorizzazione tramite motoriduttore ad accoppiamento diretto.
- Bocca di scarico con insaccamento del materiale compattato.
- Vasca di raccolta del filtrato in acciaio inox AISI 304, completa di elettropompa centrifuga per il trasferimento del liquame in vasca di pretrattamento.
- Bocca di carico costituita da valvola pneumatica e attacco rapido “Perrot”.
- Esecuzione standard in acciaio inox AISI 304.
