DESCRIZIONE

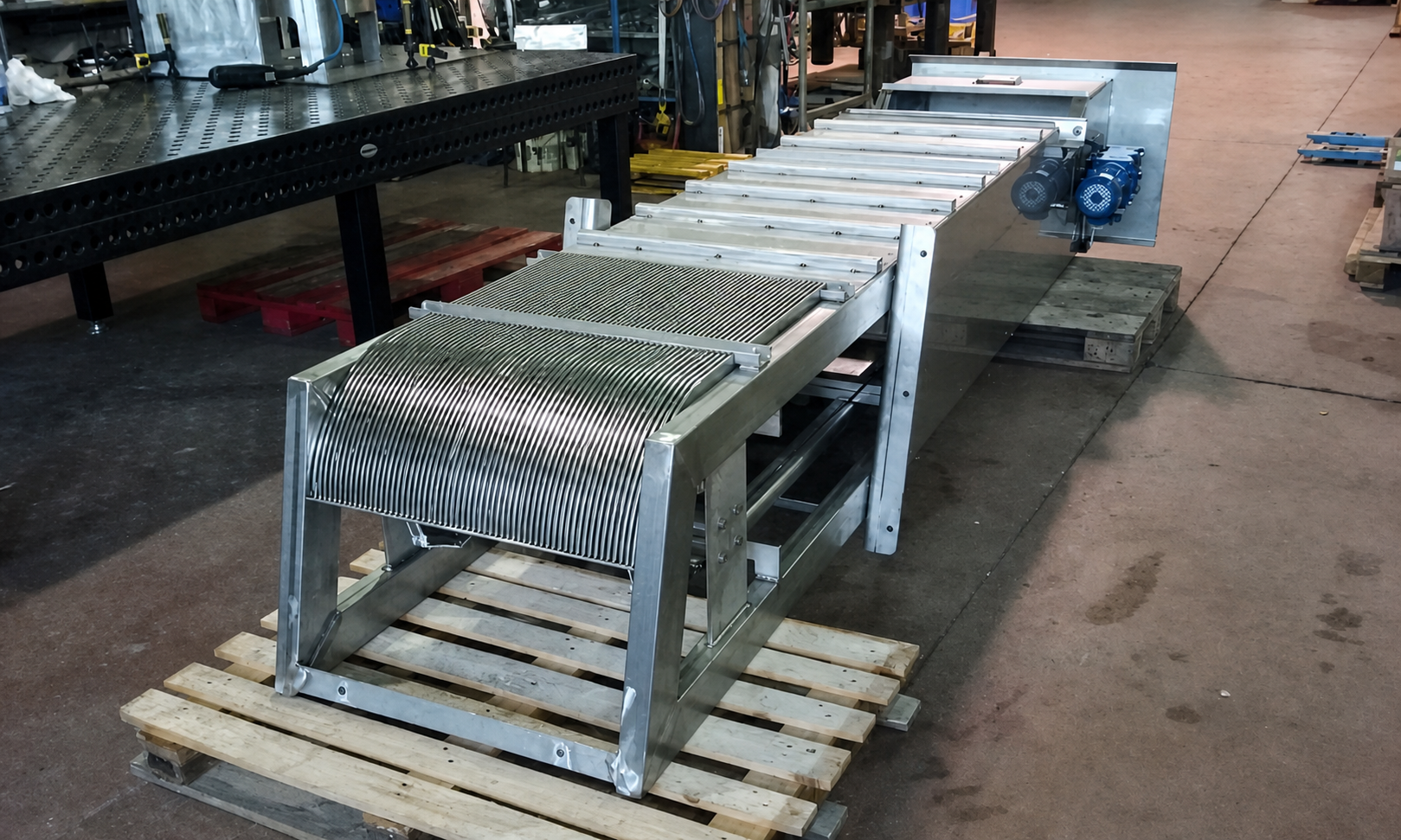

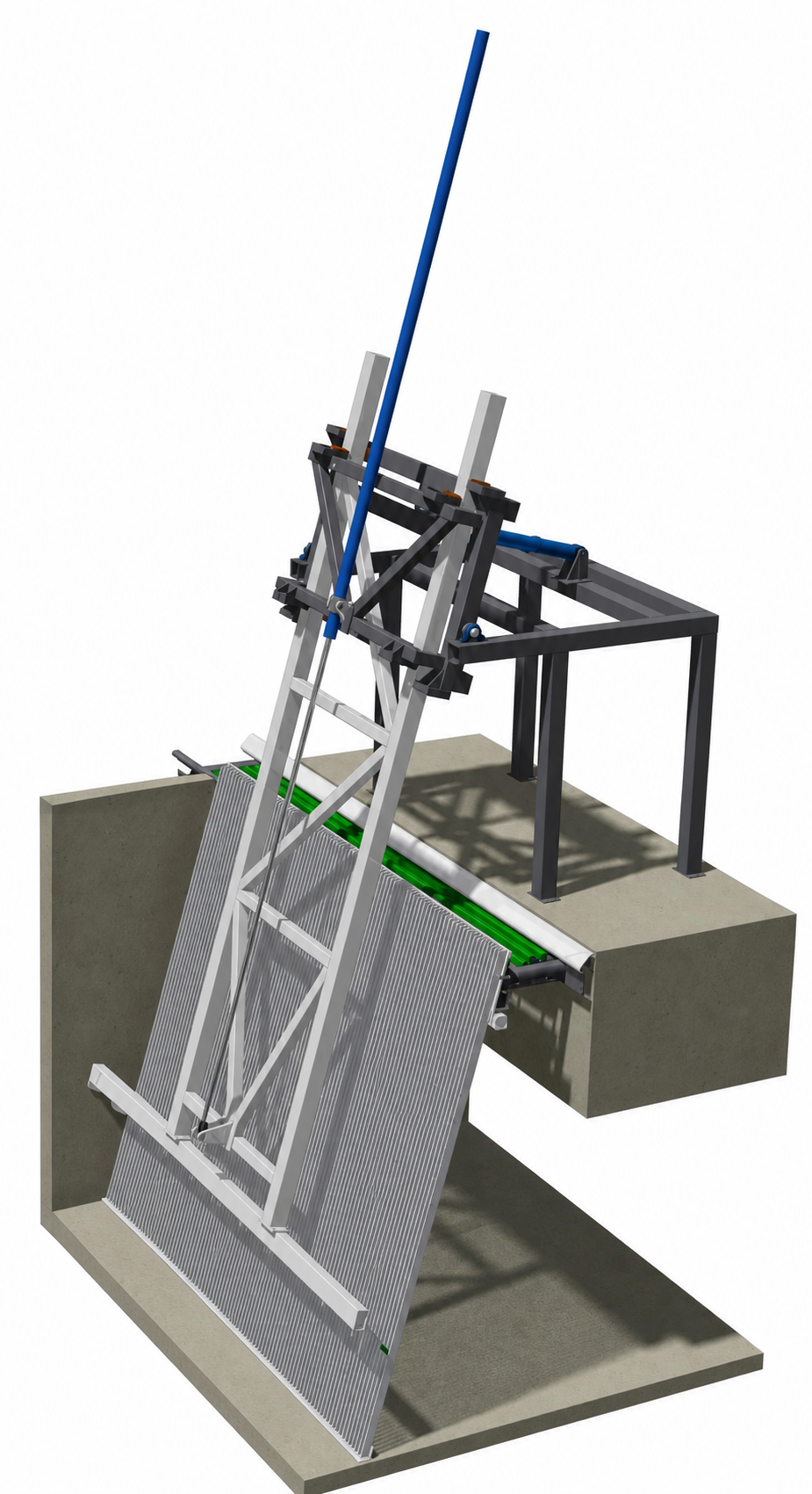

Lo sgrigliatore è un dispositivo elettromeccanico che svolge la funzione di rimuove i detriti accumulati contro una griglia a barre installata su canali, laghi, fiumi, centrali idroelettriche o impianti di trattamento acque.
Caratteristiche costruttive
- griglia fissa, in acciaio (al carbonio zincato a caldo – AISI 304 – AISI316), saldati su un profilo fissato al fondo del canale; nella parte superiore al di sopra del piano di calpestio la griglia è rastremata per facilitare l’espulsione del materiale ed è dotata di una lamiera di contenimento per evitare la fuoriuscita dei materiali stessi

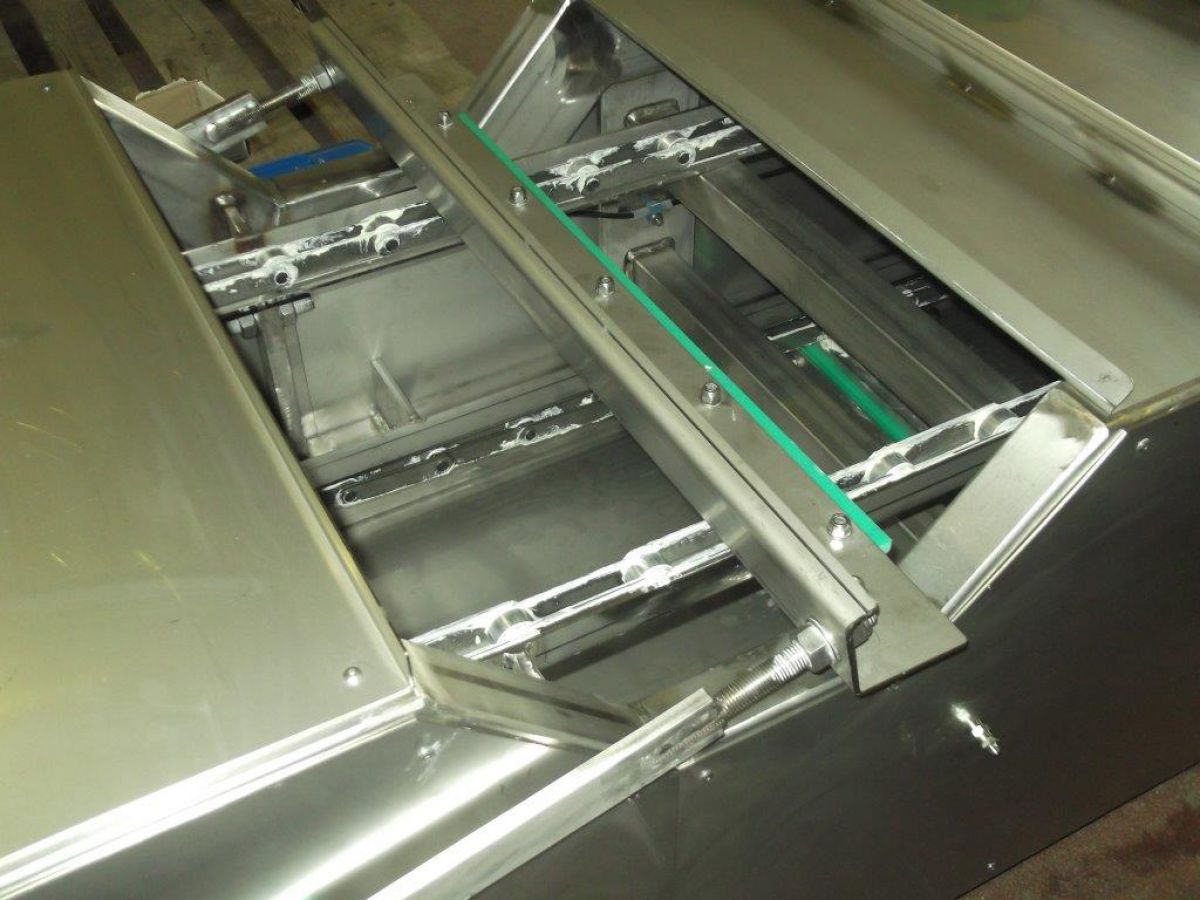

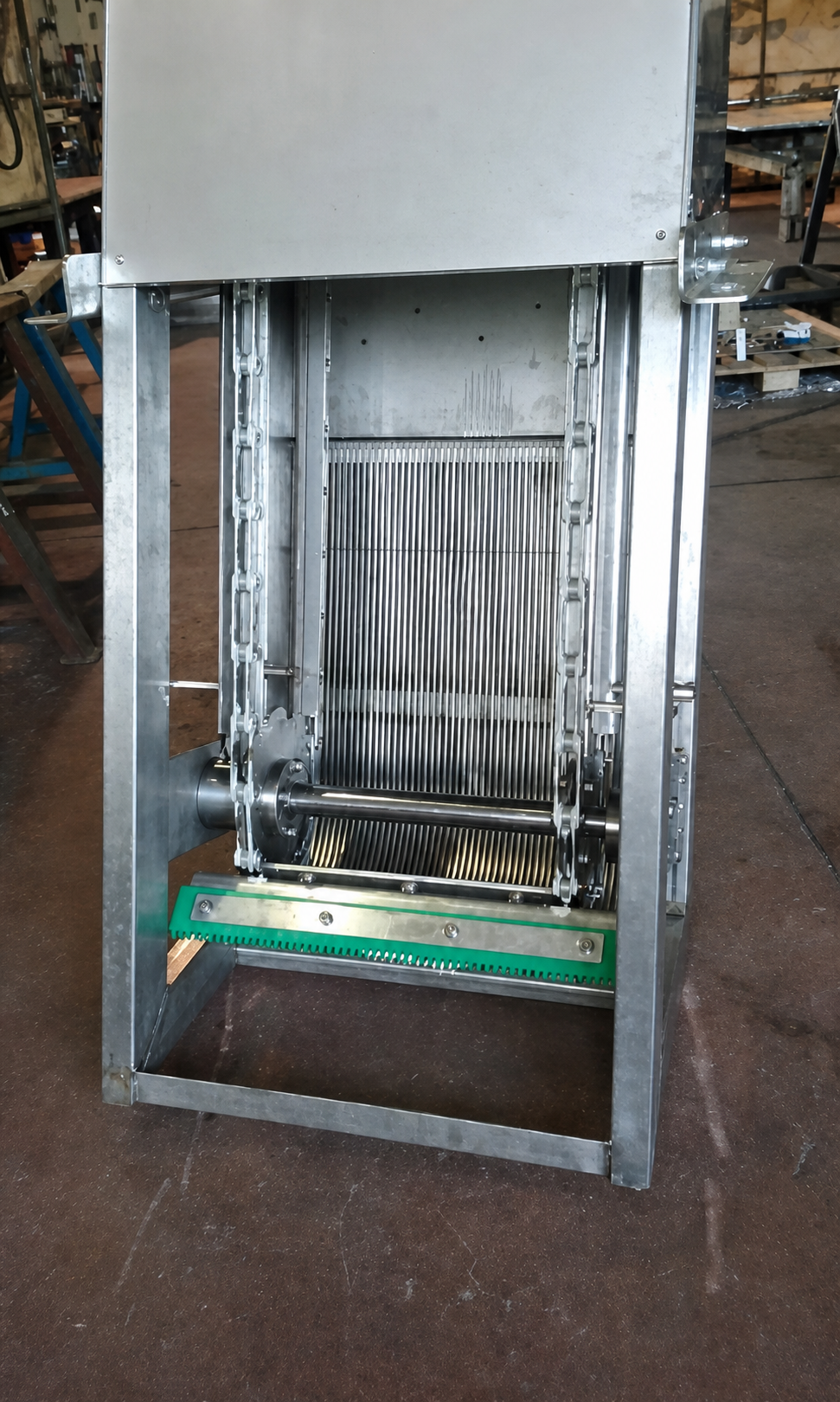

- pettine pulitore mobile in acciaio (al carbonio zincato a caldo – AISI 304 – AISI316), realizzato in profili e rinforzi di adeguato spessore; la parte del pettine che va a contatto con i piatti è realizzata in polizene 1000 per ridurre gli attriti di scorrimento sulle barre della griglia fissa ed evitare l’usura della barre stesse; il profilo in polizene 1000 è dentato ed è di facile sostituzione; il pettine è fissato a 2 tubolari di dimensione e spessore adeguati che scorre sui rulli opportunamente sagomati, presenti sulla struttura di supporto collegata al telaio della macchina.
- Telaio fisso in acciaio (al carbonio zincato a caldo – AISI 304 – AISI 316), costituito da un telaio di dimensioni adeguate per ospitare il cassonetto; all’interno del telaio trovano posto il quadro elettrico (opzionale) e la centralina oleodinamica.

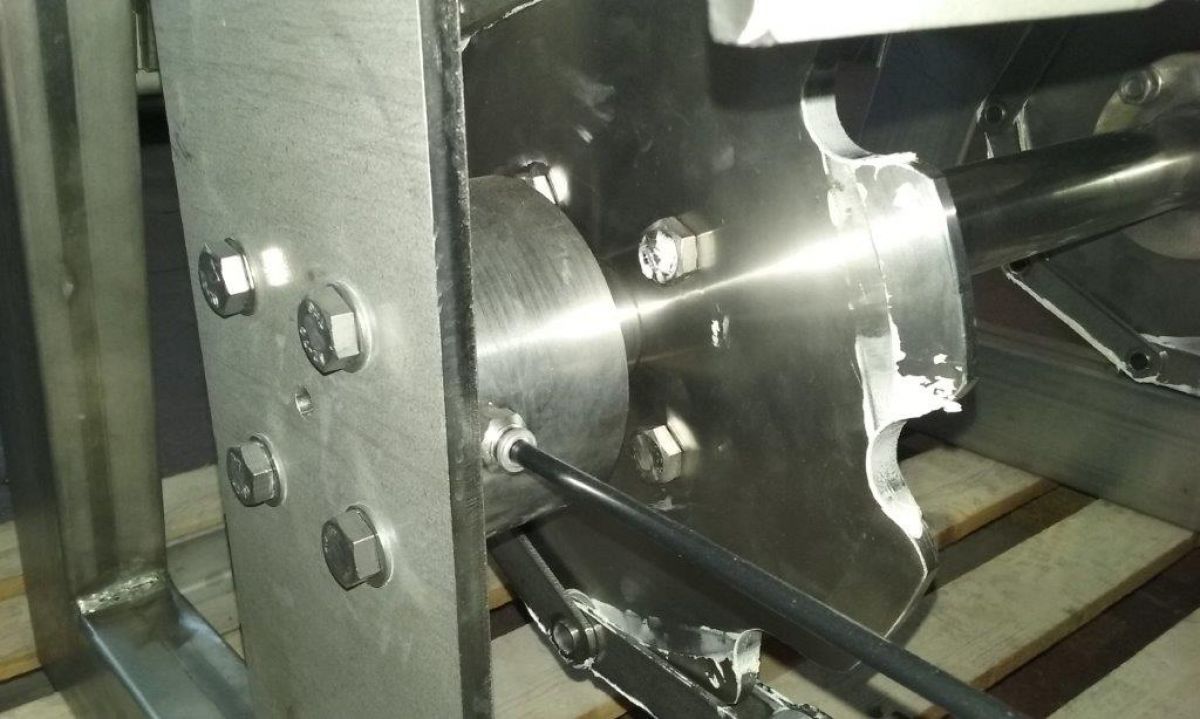

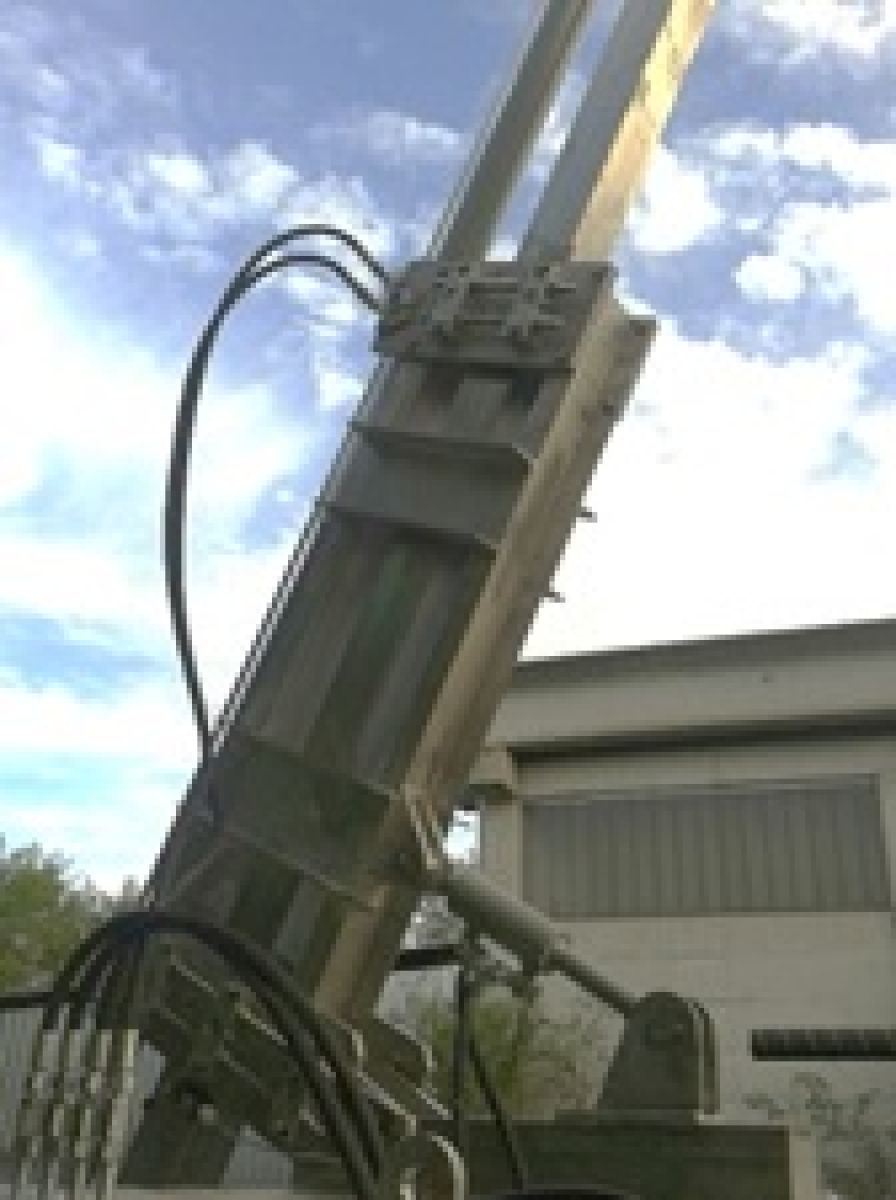

- Struttura basculante e supporto allo scorrimento del pettine, realizzata in profilati di adeguata resistenza e fissata al telaio della macchina; su questa struttura sono installati i rulli di guida del tubo di supporto del pettine pulitore; la struttura basculante funge anche da supporto per il cilindro di movimentazione del pettine pulitore stesso.
- cilindro idraulico a doppio effetto per la salita e discesa del pettine pulitore
- cilindro idraulico a doppio effetto per l’apertura e la chiusura del braccio (avvicinamento/allontanamento del pettine dalla griglia)
- quadro elettrico (opzionale) in esecuzione stagna, contenente tutti i componenti elettrici di funzionamento e protezione, può operare in modalità manuale o automatica
- centralina oleodinamica composta da: serbatoio, pompa ad ingranaggi, motore elettrico – 4 poli, valvola di massima pressione generale, elettrovalvole, regolatori di flusso, manometri, termostati, resistenza riscaldante, livelli e dispositivi di controllo.
Lo sgrigliatore sarà dotato di tutti i dispositivi di sicurezza contro il sovraccarico o il danneggiamento accidentale ed in particolare: livello elettrico di minimo olio, termostato di massima temperatura olio, termostato di minima temperatura olio, resistenza di riscaldamento, timer di controllo durata del ciclo di pulizia in modalità automatica e valvola di massima pressione generale.
