DESCRIZIONE:

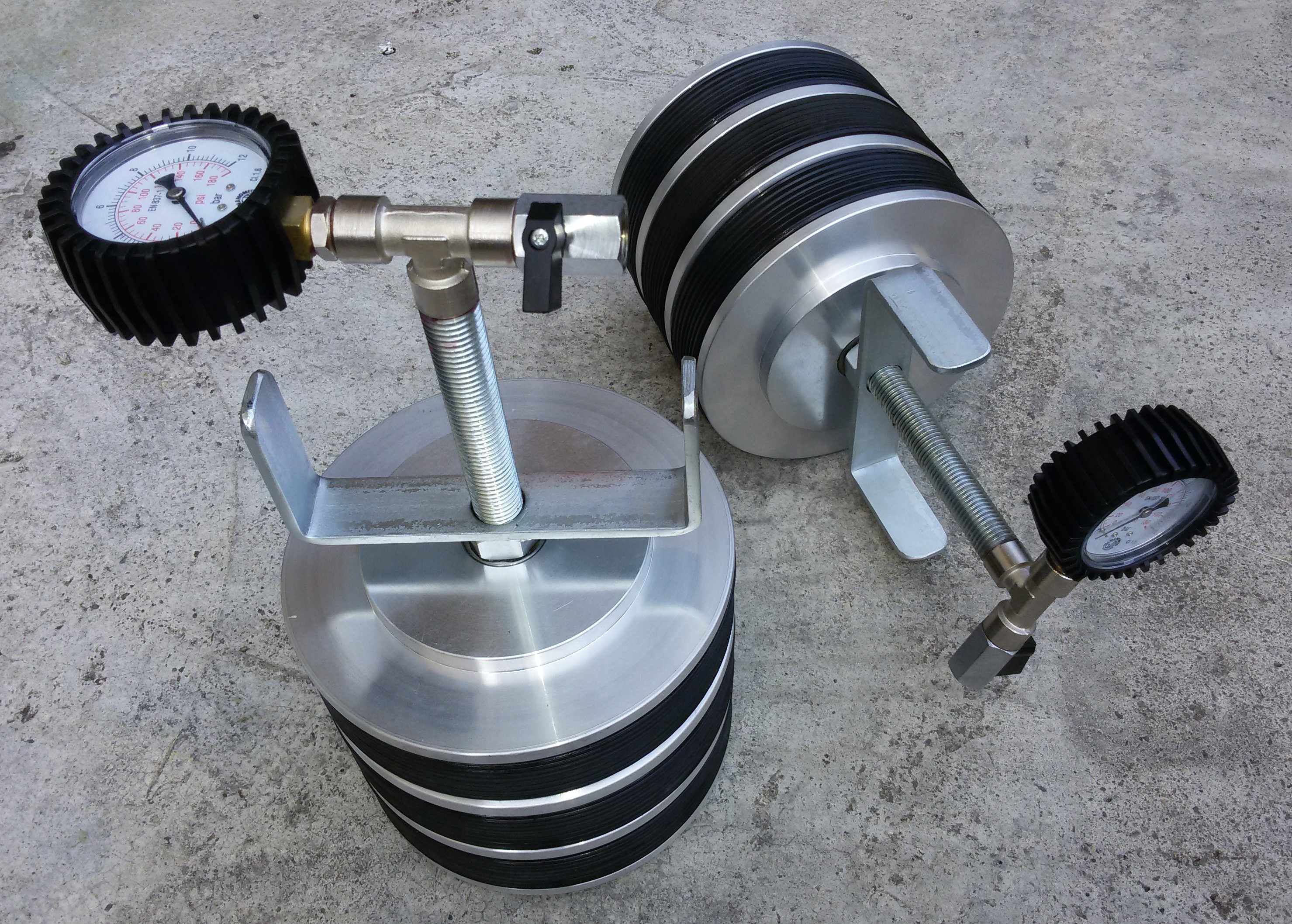

La gamma di pistoni otturatori meccanici serie TM (ciechi) e TB (con by-pass) rappresenta la scelta d’eccellenza per la chiusura temporanea e il collaudo di sicurezza di condotte in media e bassa pressione dedicate al trasporto di fluidi liquidi e gassosi.
Interamente realizzati in alluminio anticorodal tornito, questi otturatori combinano una straordinaria resistenza strutturale a una maneggevolezza senza pari. Sono lo strumento ideale per aziende di distribuzione gas, acquedotti e installatori industriali che necessitano di isolare tratti di rete o eseguire collaudi di tenuta ad alta affidabilità su tubazioni da DN 49 fino a DN 330.
Il corpo in alluminio anticorodal assicura massima protezione contro la corrosione e un’eccellente robustezza, mantenendo il peso dell’attrezzatura estremamente ridotto. Le guarnizioni sono realizzate in gomma naturale con spigoli appositamente arrotondati. Questo speciale design impedisce il danneggiamento o il taglio della gomma contro le bave interne del tubo in fase di espansione. La maniglia in acciaio a forma di U facilita drasticamente le operazioni di montaggio, serraggio e smontaggio, anche in spazi angusti o all’interno di scavi.

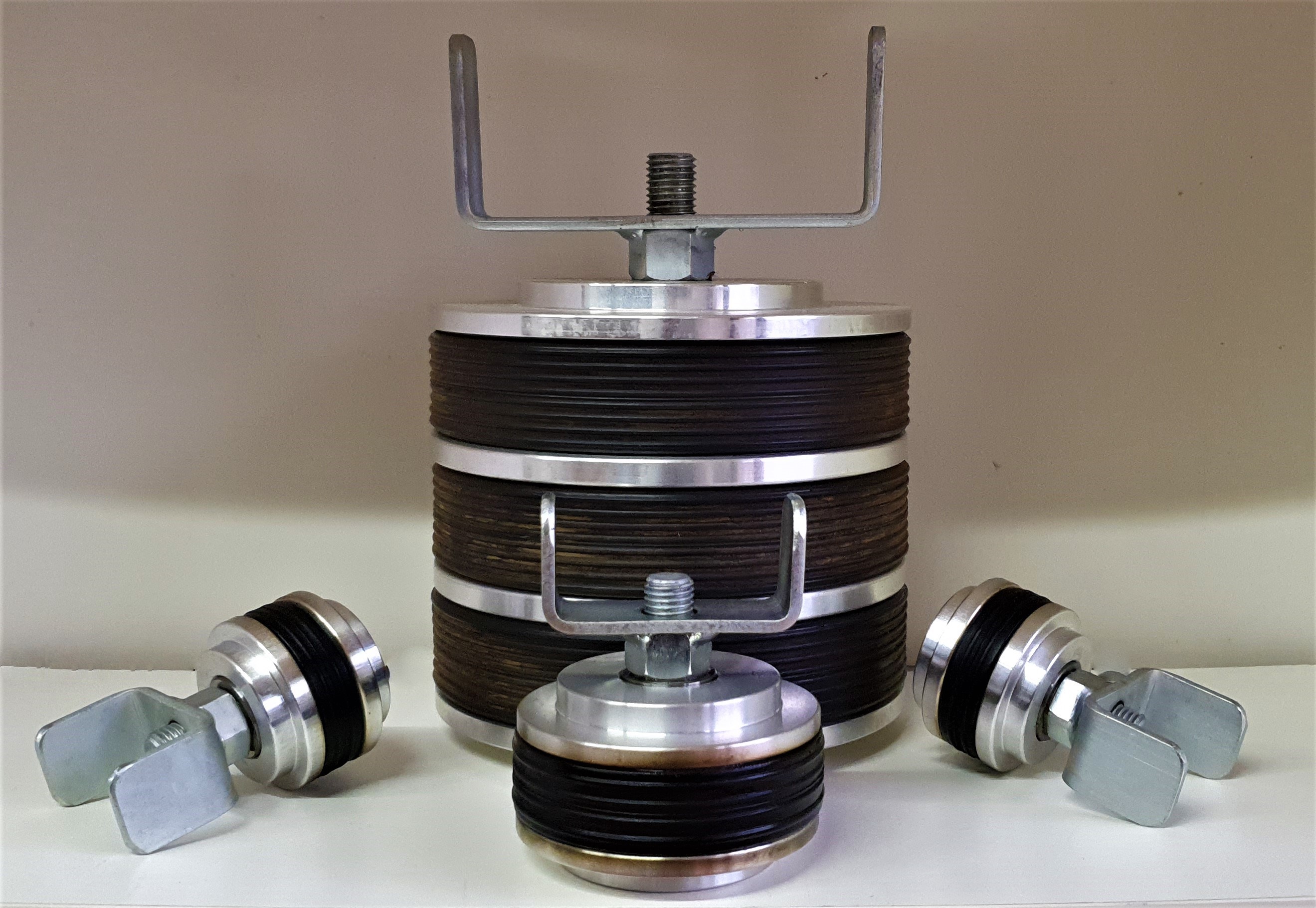

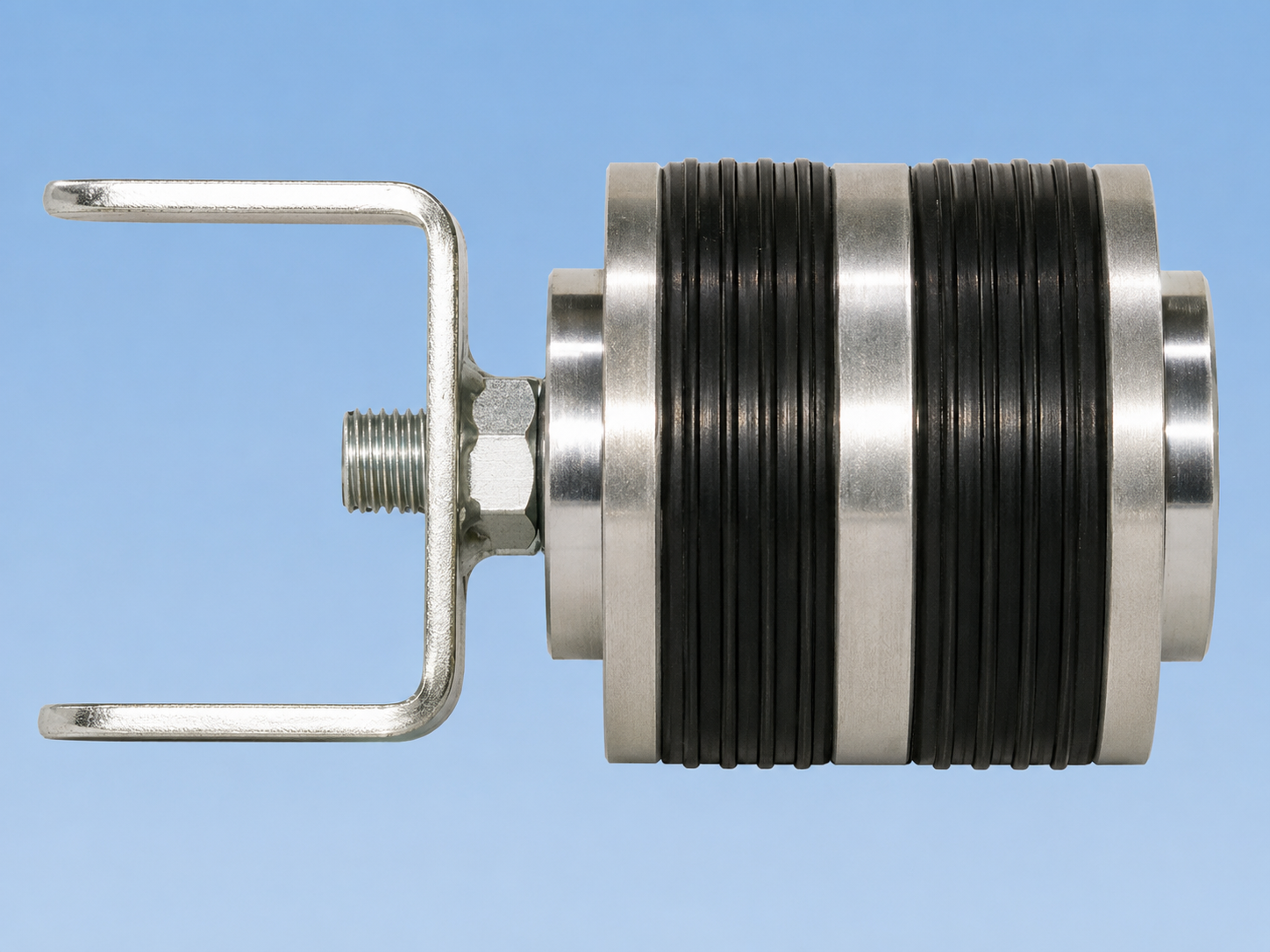

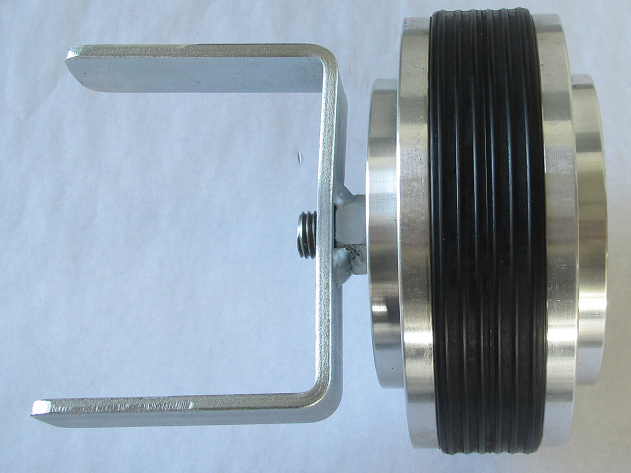

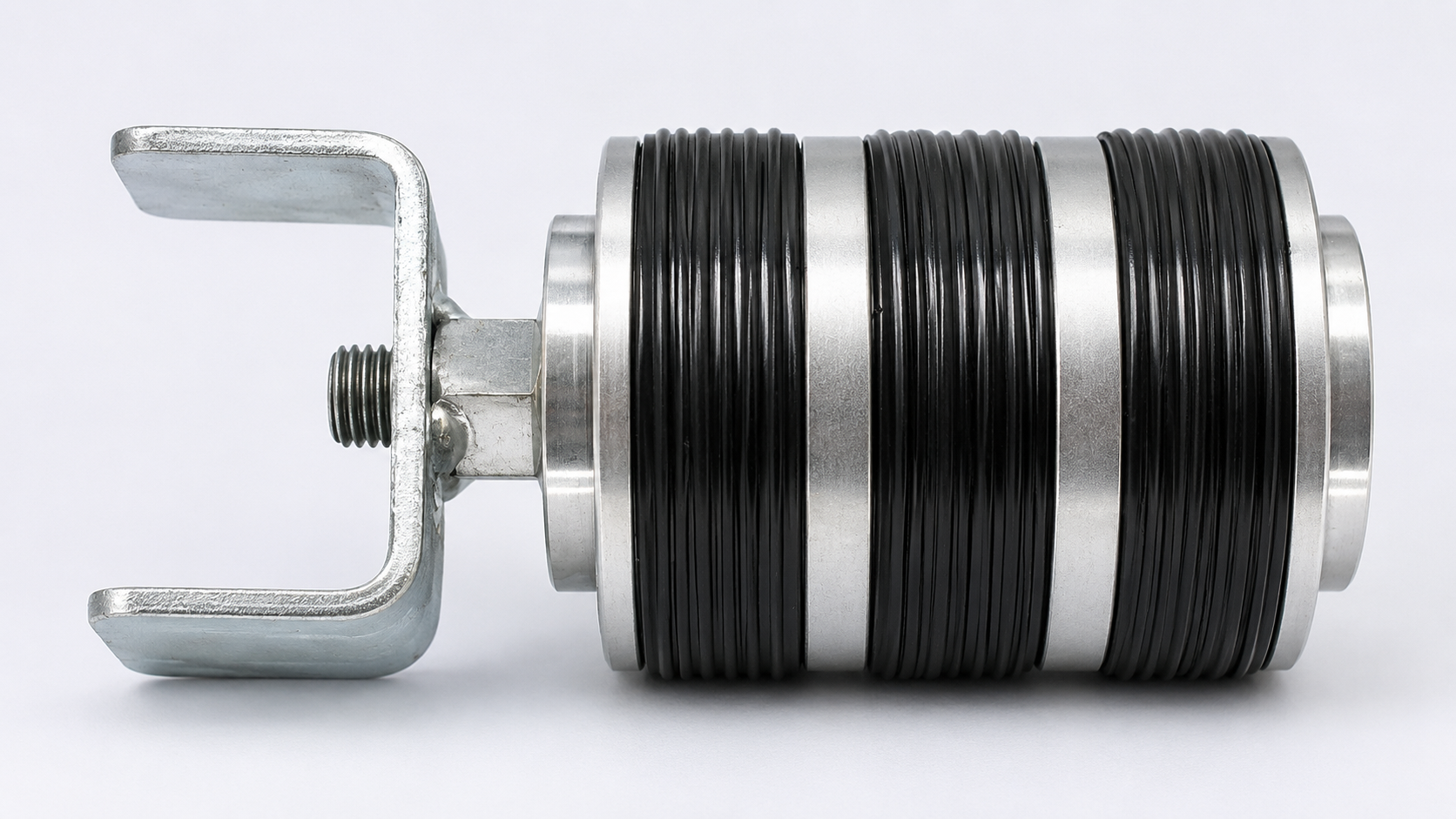

Disponibili in versioni a singolo, doppio o triplo anello di tenuta per rispondere con precisione alle crescenti esigenze di contropressione della rete.
Si ricorda che i valori di pressione massima riportati in scheda tecnica sono indicativi e calcolati in condizioni ottimali di rugosità e diametro minimo della tubazione.
I pistoni otturatori vanno SEMPRE puntellati e ancorati meccanicamente all’esterno durante tutte le operazioni di messa in pressione della condotta. Senza un adeguato sistema di contrasto assiale (puntellamento strutturale), la sola tenuta meccanica radiale offerta dall’espansione della gomma potrebbe risultare inferiore a quella nominale, con il rischio di espulsione violenta del tappo dovuto alla spinta idrostatica o pneumatica. Operare sempre nel rispetto delle norme di sicurezza nei cantieri e non sostare mai di fronte all’otturatore quando la linea è in pressione.
VOCE DI CAPITOLATO:
Fornitura di pistoni otturatori meccanici a ……….. (singolo, doppio, triplo) anello di tenuta per la chiusura temporanea ed il collaudo di condotte in media e bassa pressione di fluidi liquidi e gassosi o quali tappi per preservare le condotte in fase di lavorazione; corpo realizzato in alluminio anticorodal tornito, guarnizione in gomma naturale con spigoli arrotondati antitaglio, maniglia di chiusura in acciaio a forma di U per facilitare le operazioni di montaggio e smontaggio con sistema a cuscinetti reggispinta; per condotte con diametro interno da ….….mm a ……mm ; serie ……..…. (otturatore cieco – otturatore con by-pass)
