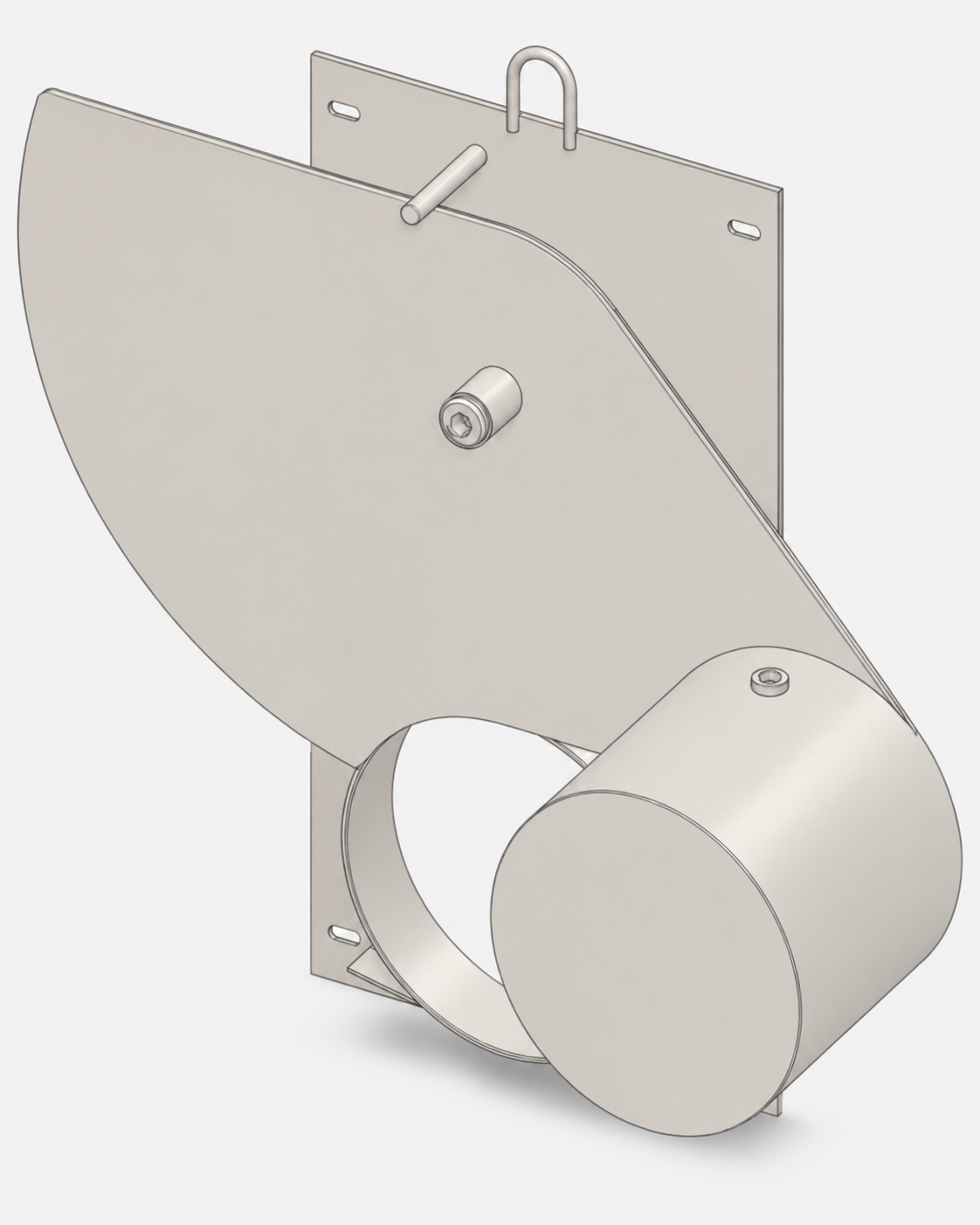

VALVOLA DI REGOLAZIONE DELLA PORTATA RPG

Regolatori e Limitatori di Portata » Valvole Regolatrici di Portata

DESCRIZIONE

Valvola regolatrice della portata in acciaio inox AISI304 per una corretta gestione delle reti idriche unitarie o separate. Si  applica a valle di bacini di ritenzione, sbarramenti, strutture idrauliche in genere. Campo di lavoro da 5 a 800 l/sec. con altezza dell’acqua da 0,37 a 2,23m . La chiusura progressiva dell’orifizio di scarico all’aumentare del livello consente di mantenere costante la portata a valle. La portata viene regolata in stabilimento

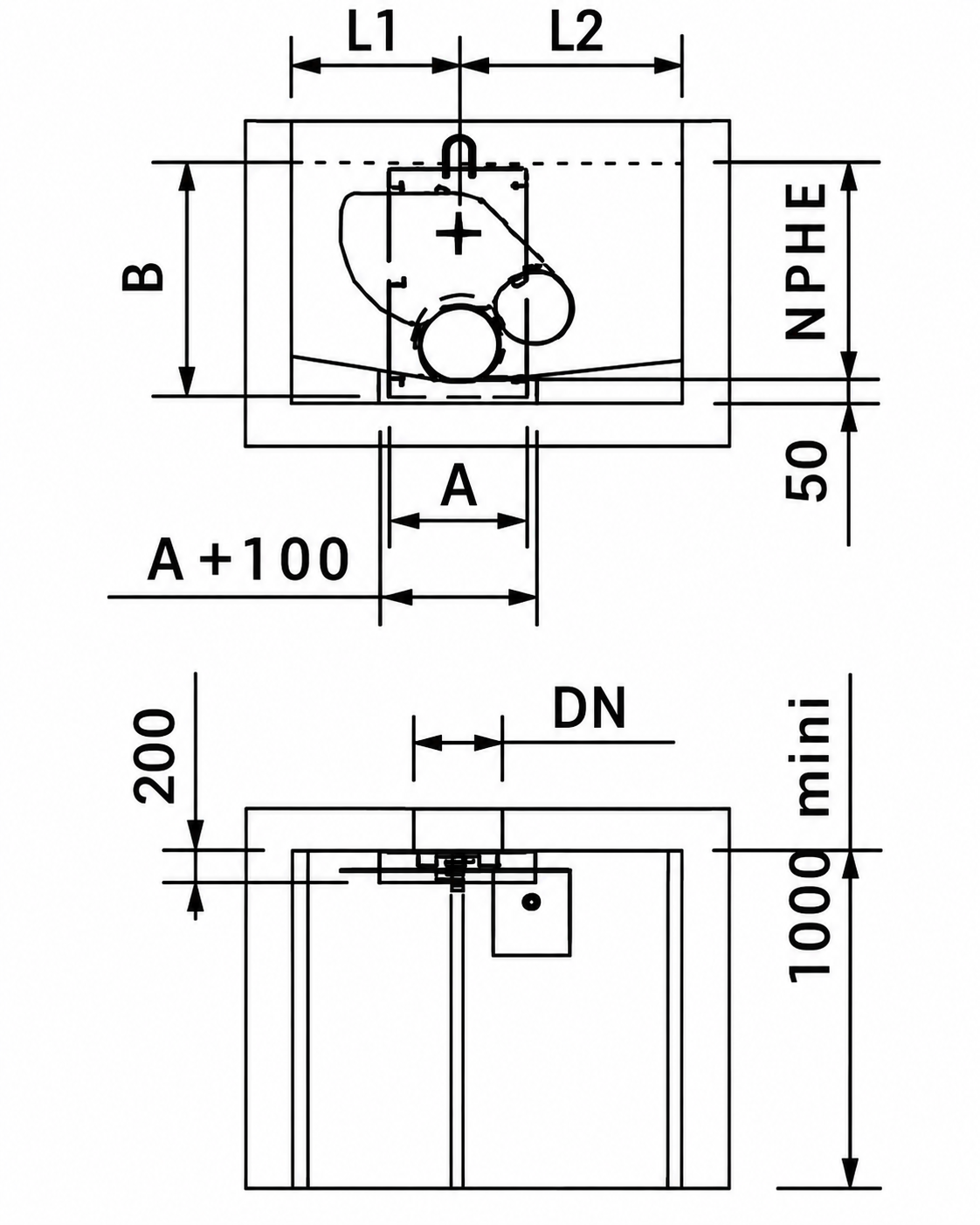

modello portata
l/sec*		 altezza H2O
mm		 DN
mm		 A
mm		 B
mm		 L1
mm		 L2
mm		 peso
kg
RPG 5 – 9 5 – 9 370 200 300 425 250 200 5
RPG 10 – 20 10 – 20 510 200 300 525 350 275 7
RPG 21 – 40 21 – 40 675 300 400 675 450 375 16
RPG 41 – 75 41 – 75 865 300 400 825 575 475 20
RPG 76 – 110 76 – 110 1010 400 500 950 675 550 25
RPG 111 – 135 111 – 135 1100 400 500 1025 750 600 27
RPG 136 – 164 136 – 164 1185 400 500 1100 800 650 29
RPG 165 – 199 165 – 199 1280 500 600 1175 850 725 34
RPG 200 – 284 200 – 284 1475 500 600 1350 975 825 55
RPG 285 – 325 285 – 325 1560 600 700 1425 1050 850 58
RPG 326 – 375 326 – 375 1650 600 700 1500 1100 900 63
RPG 375 – 425 375 – 425 1730 600 700 1575 1150 950 68
RPG 426 – 459 426 – 459 1790 600 700 1625 1200 975 80
RPG 460 – 650 460 – 650 2055 800 900 1825 1375 1125 100
RPG 651 – 800 651 – 800 2230 800 900 1975 1500 1225 125
le specifiche possono variare senza preavviso                                                                                       * la portata viene regolata in stabilimento
