VALVOLA LIMITATRICE DELLA PORTATA tipo VORTEX

Regolatori e Limitatori di Portata » Valvole Limitatrici della Portata

DESCRIZIONE

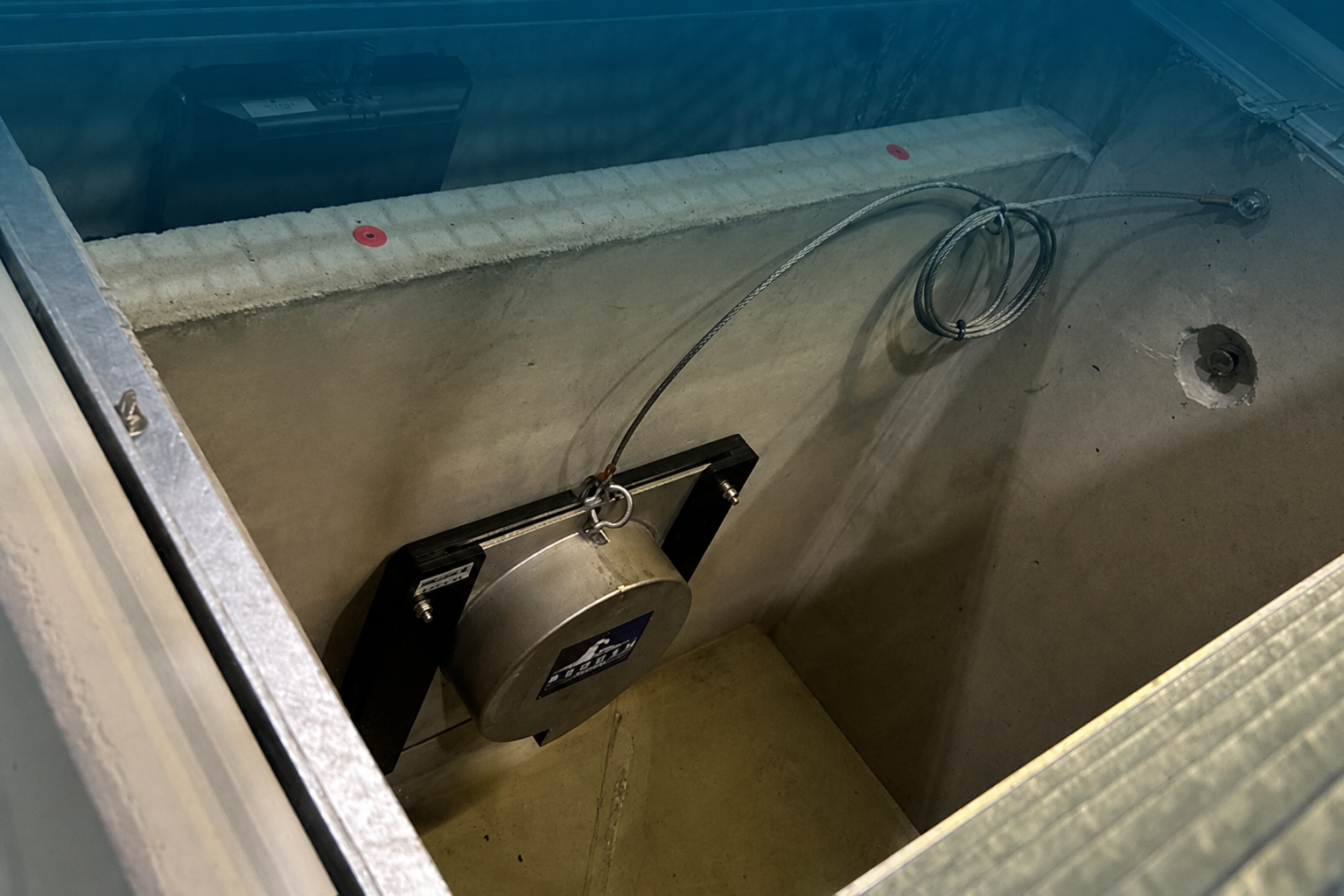

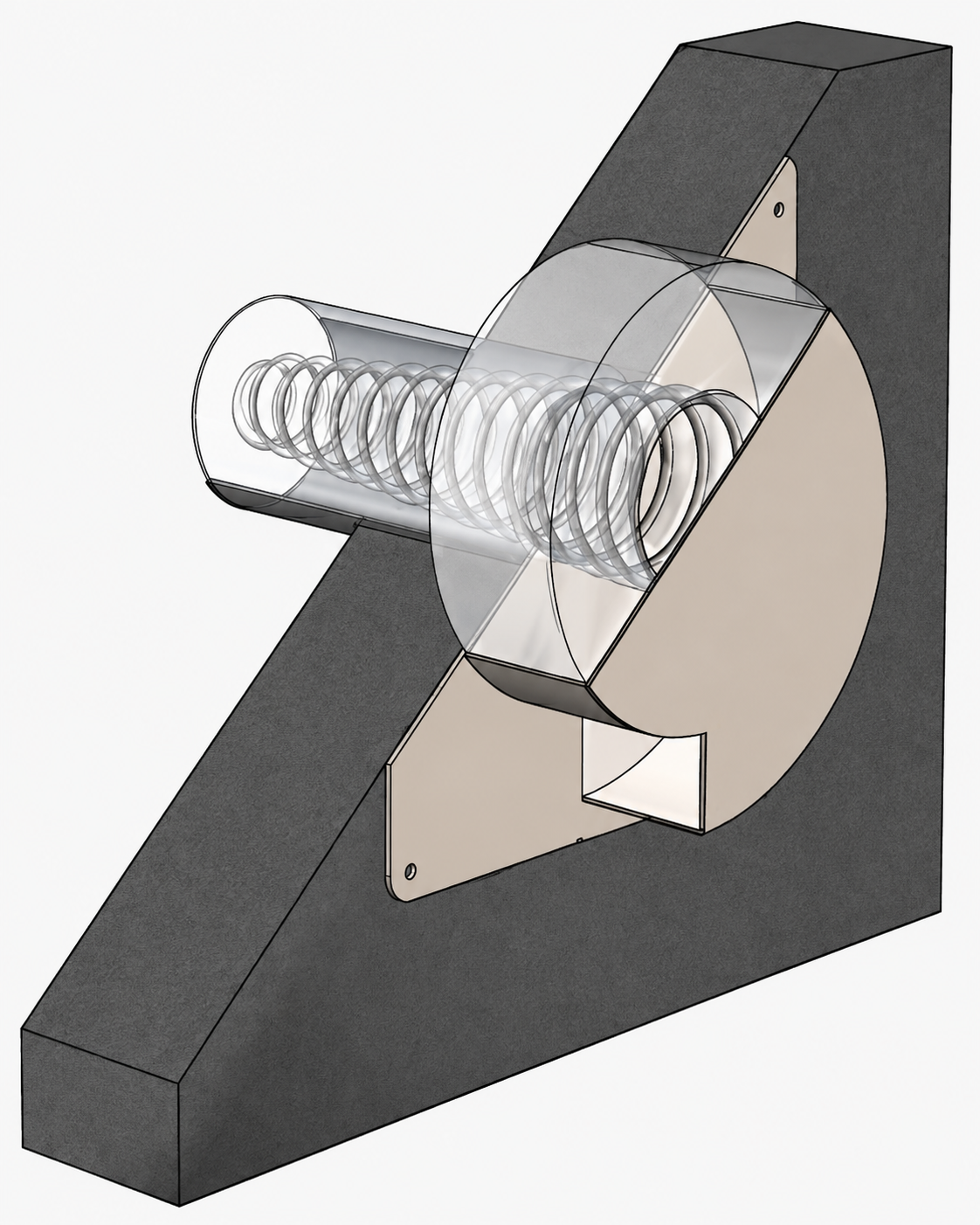

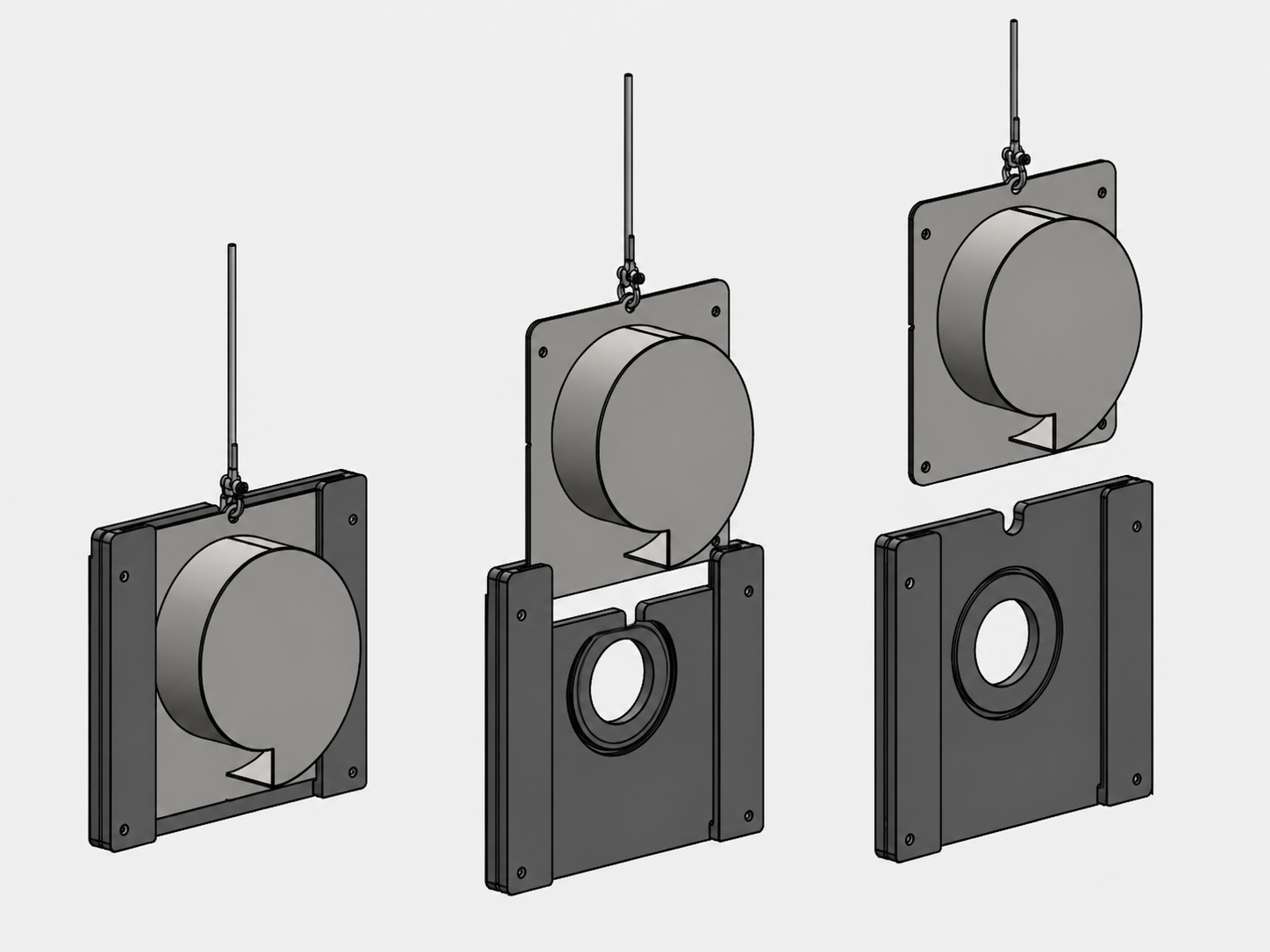

Valvola limitatrice della portata a vortice tipo Vortex in acciaio inox AISI304 per la gestione delle reti idriche. Si applica a valle di bacini di ritenzione, sbarramenti, strutture idrauliche in genere e permette di contenere il flusso in uscita in base all’altezza massima dell’acqua di monte. La sua sezione di passaggio è almeno tre volte più grande di quella del foro di un ugello, riducendo il rischio di intasamenti. Poiché la limitazione della portata avviene senza un meccanismo mobile, la sua manutenzione è minima. La valvola è in versione removibile, montata su piastra in HDPE da applicare a muro con slitte guida, per essere facilmente rimossa in caso di manutenzione con cavetto in acciaio. Campo di lavoro da 0,5 a 16 l/sec. con altezza dell’acqua da 0,5 a 3m. Ampia sezione di passaggio costante anche a basse portate. Si consiglia di montare il regolatore di portata ad almeno 30-40cm dal fondo del pozzetto per bloccare eventuali solidi presenti nell’acqua

Listino prezzi 2025

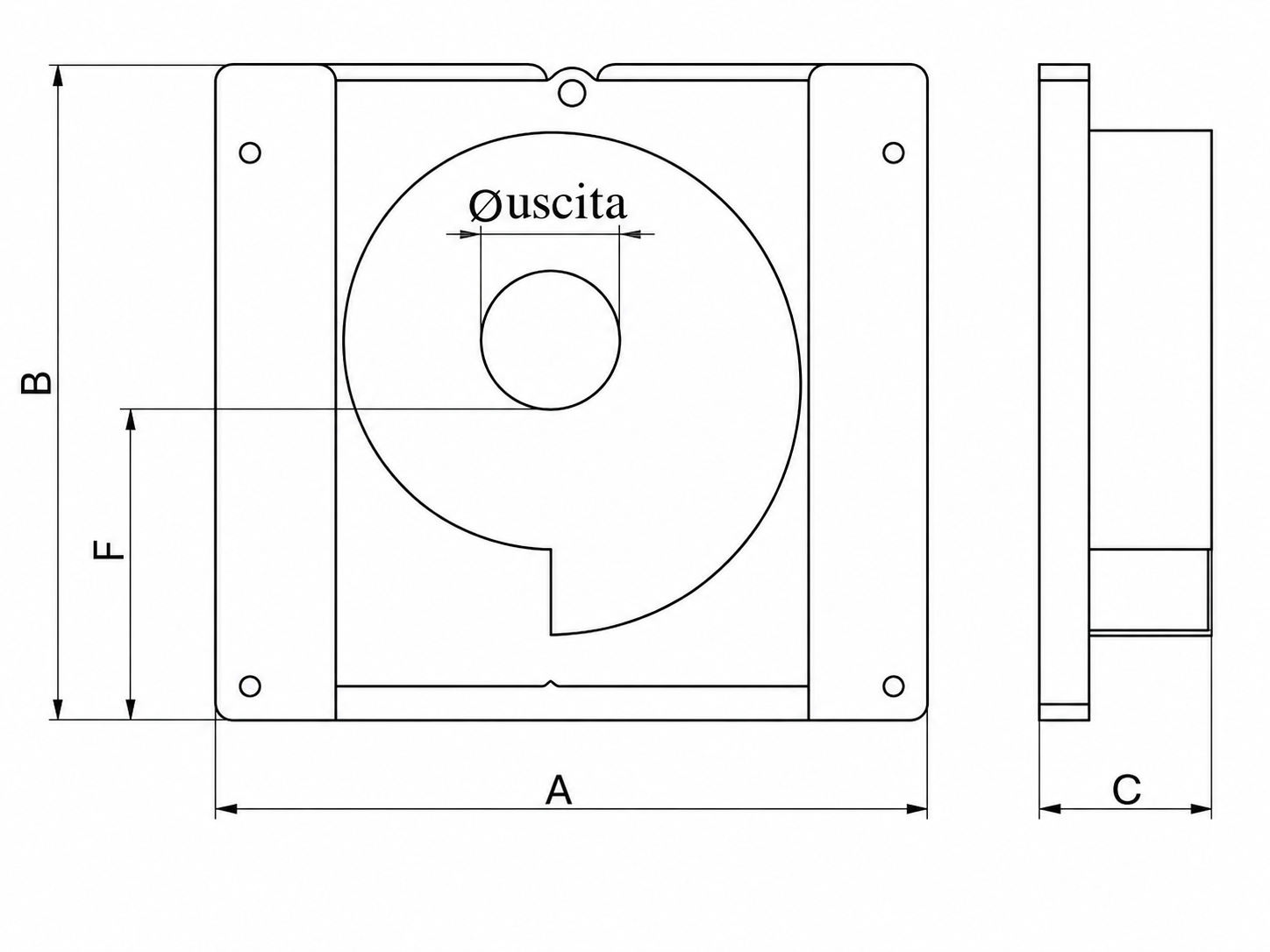

modello portata
l/sec*		 altezza
H20 m		 Uscita DN**
in – max mm		 A
mm		 B
mm		 C
mm		 F
mm		 PREZZO
Euro
LPV 220 0.5 – 2 0.5 – 3 50 – 130 357 310 78 150 2000,00
LPV 244 1 – 2.9 0.5 – 3 60 – 150 379 334 86 161 2100,00
LPV 258 1.3 – 3.7 0.5 – 3 70 – 160 390 348 91 166 2200,00
LPV 276 1.7 – 4.9 0.5 – 3 80 – 170 404 366 95 175 2400,00
LPV 294 2.1 – 6.2 0.5 – 3 90 – 185 419 384 102 182 2500,00
LPV 334 2.8 – 7.8 0.5 – 3 100 – 215 454 424 110 202 2800,00
LPV 364 3.6 – 8.9 0.5 – 3 110 – 240 482 454 119 215 3000,00
LPV 394 4.2 – 10.5 0.5 – 3 115 – 260 529 510 130 252 3600,00
LPV 424 5.2 – 12.6 0.5 – 3 125 – 280 557 539 140 266 3800,00
LPV 452 5.9 – 13.9 0.5 – 3 125 – 300 580 567 143 280 4000,00
LPV 482 6.8 – 14.9 0.5 – 3 140 – 330 607 597 147 294 4200,00
LPV 504 7.3 – 16.7 0.5 – 3 150 – 350 627 619 157 302 4400,00
*la portata varia in funzione dell’altezza dell’acqua                                                                         Le specifiche possono variare senza preavviso
**il diametro di uscita varia in funzione della portata e dell’altezza H20
